Серия Z

Домкрат винтовой серии Z

Компания ZIMM, один из ведущих производителей винтовых домкратов и компонентов подъемных механизмов, представила новую серию домкратов Z. Данная серия расширяет возможности стандартной серии MSZ, имеет 8 международных патентов и обладает рядом новых характеристик.

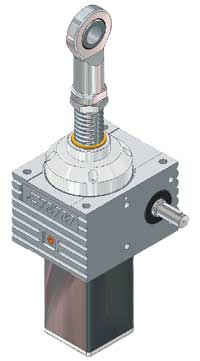

Серия MSZ – Alu

Домкрат винтовой серии MSZ – Alu

Серия в облегченном корпусе из алюминиевого сплава

Типоразмеры домкратов (определяются по статической нагрузке в кН): 5; 10; 25.
Базовый механизм – червячный редуктор.
Варианты исполнения: с вращающимся винтом; с вращающейся гайкой.

Серия MSZ, подсерия AB

Серия MSZ, подсерия AB

Серия MSZ "Heavy Duty", подсерия AB (прецизионные, с регулируемой точностью хода винта)

Типоразмеры домкратов (определяются по статической нагрузке в кН): 5; 10; 25; 50; 100; 150; 250; 350; 500; 650.
Базовый механизм – червячные редукторы с разными передаточными числами.
Исполнение: только с вращающейся гайкой.

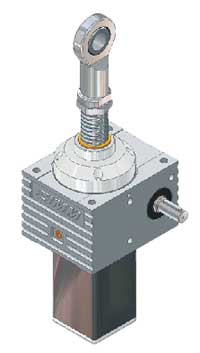

Серия MSZ "Heavy Duty"

Домкрат винтовой серии MSZ «Heavy Duty»

Серия для высоких нагрузок

Типоразмеры домкратов (определяются по статической нагрузке в кН): 5; 10; 25; 50; 100; 150; 250; 350; 500; 650; 750.
Базовый механизм – червячные редукторы с разными передаточными числами.
Варианты исполнения: с вращающимся винтом; с вращающейся гайкой.

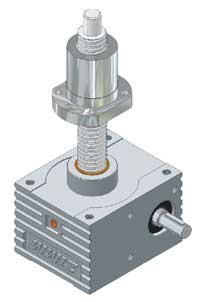

Серия MSZ "Heavy Duty" на ШВП  серии KGT

Серия MSZ «Heavy Duty» на ШВП серии KGT

Серия  (для высоких нагрузок) на ШВП серии KGT

Типоразмеры домкратов (определяются по статической нагрузке в кН): 5; 10; 25; 50; 100; 150; 250.
Базовый механизм – червячные редукторы с разными передаточными числами и шариковинтовая пара.
Опционально домкраты комплектуются системой смазки.

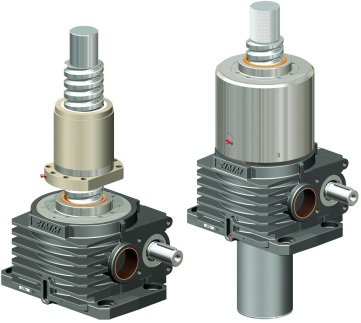

Серия MSZ «Heavy Duty» с безопасной гайкой SIFA

Серия MSZ «Heavy Duty» с безопасной гайкой SIFA

Серия с безопасной гайкой SIFA, контролем вращения гайки и системой аварийной блокировки

Типоразмеры домкратов (определяются по статической нагрузке в кН): 5; 10; 25; 50; 100; 150; 250; 350; 500; 650.
Базовый механизм – червячные редукторы с разными передаточными числами.
Варианты исполнения: с вращающимся винтом; с вращающейся гайкой.
Опционально домкраты могут комплектоваться выравнивающей гайкой, детектором износа винта (гайки) и датчиком вращения.

Червячные редукторы серии MSG

Червячные редукторы серии MSG

Редукторы MSG специально разработаны для использования в машинах и механизмах с высокими радиальными и осевыми нагрузками на выходной вал. Данные редукторы можно использовать как в составе домкратов ZIMM, так и отдельно.

Конические передачи в сборе серии KLM и KGZ

Конические передачи в сборе серии KLM и KGZ

Данные конические передачи могут использоваться как в составе винтовых домкратов ZIMM, так и отдельно в качестве раздаточных коробок.

Гипоидные передачи в сборе серии KSZ

Гипоидные передачи в сборе серии KSZ

Данные гипоидные передачи могут использоваться как в составе винтовых домкратов ZIMM, так и отдельно в качестве раздаточных коробок.



Сделать заказ

Общая информация

ZIMM Maschinenelemente GmbH + Co

Компания ZIMM Maschinenelemente GmbH + Co была основана в 1977 году в г. Лустенау (Австрия). Основными видами деятельности предприятия были дистрибуция и сервисное обслуживание компонентов трансмиссии. В середине 80-х ZIMM начинает поиск свободной рыночной ниши. В планах компании &nadsh; разработка и производство продукции под своей торговой маркой.

В 1989 году торговая марка ZIMM получает международную регистрацию. К этому времени инженерами компании была разработана оригинальная серия винтовых подъемных механизмов, получившая название Screw-Jack Building Block System.

В основе системы – высокомоментные винтовые редукторы с улучшенными прочностными характеристиками и несколько серий компонентов привода и оснастки для построения распределенной трансмиссии.



О компании ZIMM Maschinenelemente GmbH + Co



Винтовые домкраты и модульные системы ZIMM оказались невероятно востребованными рынком. Спрос на них намного опережал возможности производства, поэтому все непрофильные виды деятельности были свернуты, а высвободившиеся ресурсы направлены на выполнение поступающих заказов. Уже к середине 1990 года производство подъемно-транспортных механизмов становится основным бизнесом компании.

Со временем спрос на высококачественные и недорогие модульные системы стабилизировался, и в компании смогли продолжить развитие направления модульных подъемных систем на основе винтовых домкратов.

Успех компании на внутреннем рынке Австрии предопределил быстрый выход на европейский, а затем и на международный уровень. Через сеть дистрибьюторов ZIMM обеспечивает присутствие более чем в 20 странах мира, и продолжает свое развитие. В настоящее время на экспорт поставляется более 60% продукции компании.

В 1997 году производство ZIMM Maschinenelemente GmbH было сертифицировано по ISO 9001.

Технологии винтовых домкратов от ZIMM совершенствовались на протяжении 25 лет. Сегодня компания предлагает своим клиентам максимально полный набор решений в области дооснащения электромеханического привода систем линейных перемещений. В продуктовой линейке компании - системы и компоненты для перемещений грузов массой от 0,5 до 100 тонн.



Преимущества модульных систем ZIMM

Привлекательность модульных систем ZIMM – в предельной простоте, гибкости и полной сочетаемости компонентов. В процессе их создания разработчики ZIMM во многом руководствовались детскими впечатлениями от игры в кубики, от своих первых конструкторов Lego и Mega Bloks. Инженеры ZIMM рискнули использовать "детскую" концепцию в машиностроении – и не ошиблись.

Высокоточные компоненты привода с множеством возможных вариантов соединений открывают невероятные возможности для конструирования машин и механизмов. ZIMM Building Block System создана и продолжает совершенствоваться для удовлетворения максимально широкого поля запросов конструкторов и инженеров. Она открывает новые горизонты для реализации творческого потенциала в сфере промышленного дизайна.




Предлагаем широкий ассортимент модульных систем ZIMM

Для построения готовых подъемно-транспортных систем на основе винтовых домкратов, ZIMM предлагает большой выбор компонентов привода и оснастки:

  • конические передачи разных типоразмеров в сборе;
  • карданы;
  • соединительные муфты и валы;
  • зубчатые рейки и шестерни;
  • зубчатые венцы;
  • червячные передачи (в комплекте и по отдельности);
  • вертикальные и упорные подшипники;
  • концевики и концевые опоры;
  • металлическую и пластиковую гофрозащиту;
  • монтажные фланцы, шайбы и проставки.

ZIMM также производит направляющие и готовые линейные модули.



Проектные решения

В качестве привода для винтовых домкратов ZIMM специалисты компании "Сервотехника" рекомендуют двигатели IMS MDrive, КЕВ, Motovario,ST.



Как сделать заказ

Для правильного подбора компонентов системы рекомендуется приложить к заказу эскиз конструкции, а также заполнить опросный лист.

Готовый комплект документов необходимо отправить по факсу (495) 797-88-66 (внутр. добавочный тел.: 200) или по электронной почте info@servotechnica.ru.

Для всех механизмов ZIMM необходимо при заказе указывать монтажное положение (определяется по выходному валу) - вертикальное (вал вниз, вал вверх) или горизонтальное.
