Общая информация

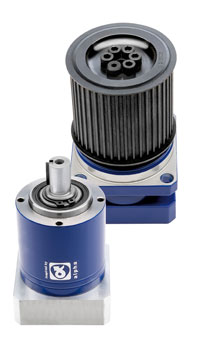

LP+/LPB+ — экономичный универсал.

Надежный и выносливый представитель класса планетарных редукторов

  • Типоразмеры: 050-155
  • Максимальный момент ускорения: 11-450 Нм
  • Номинальная входная скорость: 2000-4000 об/мин
  • Гарантированный срок службы: 20000 часов

Технические характеристики

  Передаточные числа Угловой люфт КПД
1-ступенчатые редукторы 3/4/5/7/10 Стандартное исполнение ≤ 12′ не ниже 97%
специальное исполнение ≤ 8′
2-ступенчатые редукторы 15/25/30/50/100 Стандартное исполнение ≤ 15′ не ниже 95%
специальное исполнение ≤ 10′
Типоразмер редуктора 050 070 90 120 155
Максимальный момент ускорения1) T2B Нм 11-12 32-35 80-90 200-220 350-450
Номинальный вращающий момент T2N Нм 5,2-5,7 16,5-18 40-45 100-110 190-320
Критический момент (перегрузочный)2) T2NOT Нм 26 75 190 480 1000
Максимальная входная скорость3) n1Max мин-1 8000 6000 6000 4800 3600
Номинальная входная скорость n1N мин-1 4000 3700 3400 2600 2000
Угловой люфт, одна ступень jt угл. мин ≤ 12 / ≤10 ≤ 12 / ≤8 ≤ 12 / ≤8 ≤ 12 / ≤8 ≤ 12 / ≤8
Угловой люфт, две ступени jt угл. мин ≤ 15 / ≤13 ≤ 15 / ≤10 ≤ 15 / ≤10 ≤ 15 / ≤10 ≤ 15 / ≤10

1) для 1000 циклов в час

2) допустимо не более 1000 раз в течение срока эксплуатации

3) при температуре окружающей среды 20 °С

LP+/LPB+ – экономичный универсал
