Серводвигатель Mecapion APM-HE15A

Документация




Сделать заказ

Общая информация

APM-HE15A
  • Размер фланца: 130
  • Номинальная мощность 1.5kW
  • Номинальный/максимальный момент: 4.77/14.32[N.m]
  • Номинальные/максимальные: 3000/5000[rpm]
  • Датчик скорости/положения: 1024[P/R]
Таблица серводвигателей

Характеристики сервомотора

Модель сервомотора (APM) HE15A
Модель привода (APD) VS/VN15
Размер фланца 130
Номинальная мощность kW 1.5
Номинальный момент N • m 4.78
kgf • cm 48.7
Макс. момент N • m 14.32
kgf • cm 146.14
Номинальная скорость вращения r/min 3,000
Макс. скорость вращения r/min 5,000
Момент инерции kg • m²*10-4 22.268
gf • cm • s² 22.707
Допустимый момент инерции нагрузки До 10 моментов инерции двигателя
Мгновенная мощность kW/s 10.24
Датчики обратной связи Стандартный Инкрементальный 2048[P/R]
Опционально -
Особенности и спецификация Метод защиты Полностью закрытый, не вентилируемый IP 55 (за исключением области вала и коннекторов)
Степень изоляции B
Температура окр.среды Температура: -10~60[oC]
Влажность окр. среды Менее 90% (Избегать конденсации)
Окружающая среда Избегать прямых солнечных лучей, едких газов, горючих газов, масляного тумана или пыли
E/V Подъем/Вибрации 49[m/s2](5G)
Вес kg 7.43

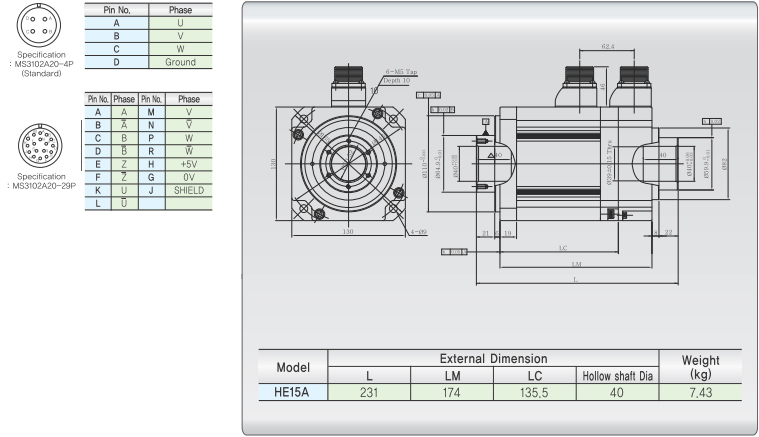

Габариты

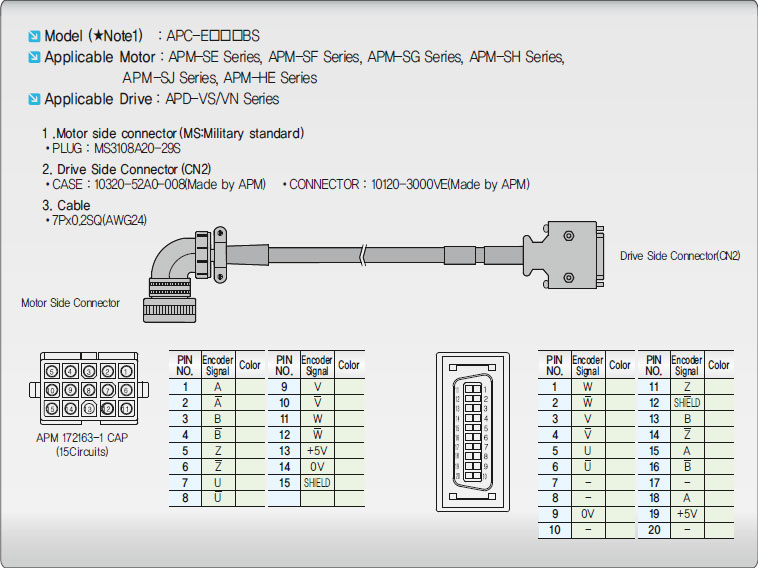

Кабель инкрементального энкодера

Кабель инкрементального энкодера

Кабель инкрементального энкодера
Стандартная длина кабеля (m) 3 5 10 20
Подвижный кабель F03 F05 F10 F20
Кабель общей автоматизации N03 N05 N10 N20
