ЧПУ «СервоКон 2000»

ЧПУ (что такое ЧПУ?) - цифровая электронная система Числового Программного Управления станками и оборудованием разных типов. Большая часть современных станков оборудована системами ЧПУ (СЧПУ). ЧПУ - позволяет эффективно и высокопроизводительно обрабатывать детали с высокой степенью повторяемости (на одинаковом уровне качества). Главными задачами применения ЧПУ, в конечном итоге, являются - повышение качества и производительности.



СЧПУ "СЕРВОКОН"

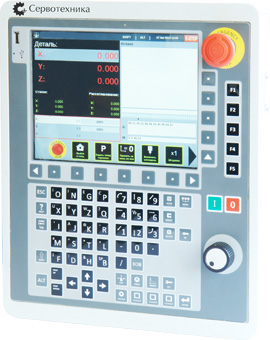

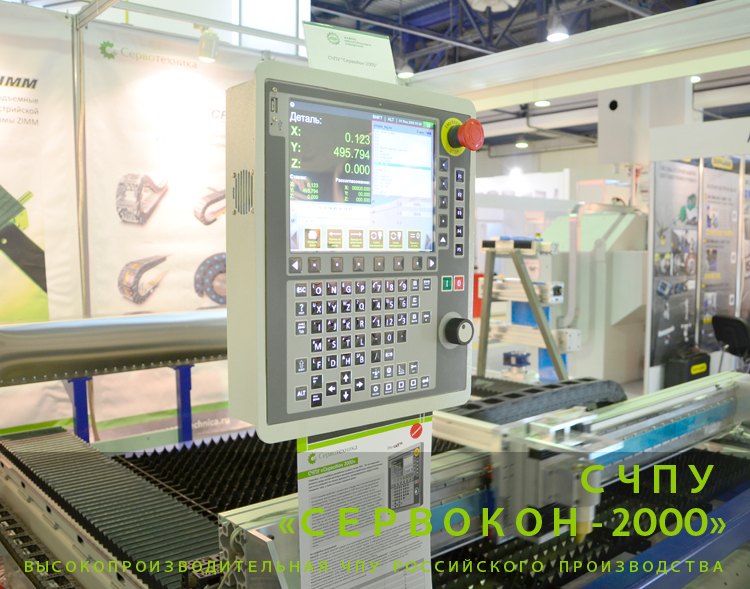

«Сервокон» является современной системой ЧПУ разработки компании ЗАО "Сервотехника". Выполненная на современной высокоскоростной цифровой элементной базе (процессоры Intel на высокопроизводительной архитектуре), система управления ЧПУ Сервокон 2000, является надежной, высокопроизводительной, многофункциональной, и в то же время, легко-настраиваемой системой, отвечающей всем требованиям по технике безопасности, и принятым стандартам качества.


Цифровая система Сервокон может применяться для управления различными типами станков: токарные, фрезерные, сверлильные, расточные, шлифовальные, плазменного и лазерного раскроя и прочие производные от них.

Компания «Сервотехника» представляет полный цифровой высокопроизводительный комплекс для автоматизации работы станков различных типов и прочего технологического оборудования.

СЧПУ

В основе комплекса «Сервокон» находится цифровой блок управления СЧПУ «Серовокон 2000» и ряд вспомогательных устройств, выполняющих все необходимые функции для автоматизации, управления, контроля и производства всеми процессами станка.

Сервокон-2000 (Servocon 2000)

Другими словами, комплекс управления СЧПУ «СервоКон», представляет полнофункциональную законченную систему, которая включает в себя полный набор индивидуально разработанных, корректно настроенных устройств, и программ для обеспечения целостного автоматизированного производственного процесса, его контроля, и управления на современном уровне. Система «Сервокон» отвечает высоким требованиям качества, как для осуществления самого процесса производства, так и для конечной продукции, которая создается в результате производственного процесса под управлением системы Сервокон-2000.

Комплекс управления СЧПУ «Сервокон» включает в себя: цифровой блок управления SERVOCON 2000, программное обеспечение для управления производственными процессами + уникальные алгоритмы эффективного расчета процессов и исполнения работ, ImCON - модули ввода/вывода СЧПУ, интерпретаторы и адаптеры InCON для согласования различных цифровых шин данных, цифровые контроллеры InDRIVE/силовые модули, цифровые сервоприводы мощностью до 5-8кВт с различными типами двигателей: синхронными и шаговыми.


ЧПУ СервоКон-2000 (ServoСon 2000)

Сервокон 2000 использует универсальную высокоскоростную цифровую шину обмена данными - EtherCAT, основанную на базе гибкой топологии и простой настройки, которая позволяет подключать и объединять в сеть огромное количество одновременно работающих устройств (более 65 000 шт.), а так же позволяет снизить временные задержки обрабатывая данные "на лету", в реальном времени - без буферизации, что позволяет свести к минимуму погрешности обработки деталей.

Кроме того, модульный протокол EtherCAT позволяет реализовывать обновление различных типов данных с различным временем цикла, поддерживается асинхронная коммутация (по событию), вертикальная интеграция устройств.

Система ЧПУ «Сервокон» содержит в себе самые последние и передовые технологии, предъявляемые для современных СЧПУ-систем: комплекс прост в установке, настройке и пуско-наладке, более того, настройка и обновление системы «Сервокон», может производится дистанционно, разработчиками и специалистами компании «Сервотехника», экономя время и деньги на вызов сервисных инженеров, минимизируя расходы на содержание системы уменьшая время сервисного простоя производственного оборудования.



ЧПУ


Интерфейсы управления

Управление внешними устройствами осуществляется с использованием следующих протоколов передачи данных:

EtherCAT. Интерфейс EtherCAT подходит для организации качественного управления современными сервоприводами. В последние годы EtherCAT набирает популярность благодаря своей высокой пропускной способности, гибкости и практически неограниченным возможностям по количеству устройств, которые могут находиться в одной подсети. EtherCAT реализует множество важных для автоматизации сервисов. С помощью данного протокола возможно подключение внешних модулей расширения цифровых и аналоговых вводов/выводов.


Сервокон-2000 (Servocon 2000)

Возможно изготовление СПУ с CAN интерфейсом (по индивидуальному заказу). Используется для передачи сигналов управления, обратной связи, сигналов статуса и разрешения работы, сигналов портов ввода-вывода приводов серии СПШ или СПС. CAN интерфейс позволяет повысить помехозащищенность канала управления, сократить количество проводов, упростить монтаж и увеличить надежность работы системы, а также увеличить расстояние между крайними устройствами системы до 60 м без уменьшения частоты обмена.





Аналоговые выходы (+/-10 В) с квадратурными входами с гальванической развязкой. С помощью аналогового сигнала можно управлять скоростью или моментом. В случае управления по скорости помимо задачи интерполяции также выполняет замкнутое регулирование позиции, а в случае моментного управления — замкнутое регулирование как позиции, так и скорости привода. Для этого привод передает в качестве обратной связи информацию о текущей позиции оси на квадратурный порт ЧПУ.

Смешанная архитектура. Одновременное управление одной частью приводов по CAN интерфейсу, а другой частью приводов – по аналоговому интерфейсу.



Основные характеристики

поддержка до шести осей

частота дискретизации интерполятора СЧПУ до 2.5 кГц

поддержка алгоритма предпросмотра кадров вперед (Lookahead)

видеографика

ЧПУ оптимизировано под приводы серии СПС и СПШ и может поставляться с предустановленной стандартной конфигурацией

поддержка аппаратных ограничителей позиции

компенсация люфтов в исполнительных механизмах

поддержка программных ограничителей позиции с предварительной проверкой выхода детали за зону обработки (проверка выполняется перед запуском программы на выполнение)

количество портов ввода/вывода с гальванической развязкой: до 24/16

выход в ноль в заданной последовательности и по заданному алгоритму с возможностью использования Z-метки

поддержка механизма смены инструмента

компенсация длины и радиуса инструмента

выполнение настраиваемого масштабирования, зеркального отображения, вращения системы координат

алгоритм управление шпинделем

поддержка следующих кинематических схем: портальная система, консольная система, разработка дополнительных схем по требованию заказчика

различные сообщения (ошибки оператора, ошибки диагностики системы и станка)

управление разгоном/торможением по линейному закону

диагностика системы при включении и во время работы

внешний канал: Ethernet

выносной пульт управления со штурвалом (опция)

Выносные модули:

- модуль входов с индикацией (24 входа)

- модуль выходов с релейной коммутацией и индикацией (16 выходов)

Дисплей:

- графический дисплей 10.4 дюйма с разрешением 640х480 точек

Клавиатура:

- герметизированная (IP66) кнопочная алфавитно-цифровая клавиатура с тактильным эффектом

Питание:

- напряжение питания 220В

Гарантии (контроль качества изделия).

Система Чпу Сервокон проходит автоматический цикл тестирования с проверкой всех функциональных блоков.

По завершению исправления выявленных дефектов СЧПУ проходит полный повторный цикл испытаний.

Гарантия на СЧПУ Сервокон составляет 1 год.
