МВ110/МВУ110 Усиленные модули с ШВП

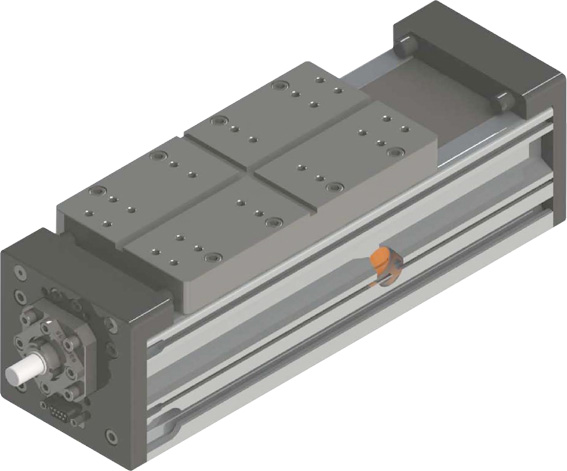

МВ110 / МВУ110 Усиленные модули с ШВП (класс точности С7)


МВ110 Рельсовые направляющие качения с одной танкеткой 25го типоразмера


МВУ110 Рельсовые направляющие качения с двумя танкетками 25го типоразмера



Серия модулей линейного перемещения МВ110/МВУ110 с механическим приводом ШВП позволяет решать любые задачи по общей автоматизации с перемещением грузов весом до 100кг на расстояние до 2100мм со скоростью до 1,3 м/с.



Преимущества

- Возможность использования в агрессивной среде. Металлическая лента защищает подвижные элементы модуля от попадания стружки, окалины от сварки, сожи и т. д.



- Универсальность данных модулей. В сочетании с серийно выпускаемыми моделями серии СТМ, СТМТ, МТР, АР, ШМ возможно в кратчайшие сроки решить любые задачи по многоосевому перемещению (системы X-Y, X-Z, X-Y-Z)



- Готовое комплексное решение по линейному перемещению от одного производителя: модуль линейного перемещения / актуатор + СЕРВОПРИВОД СПШ со встроенным логическим контроллером (программное обеспечение позволяющее программировать, анализировать, контролировать работу). Комплексное решение позволяет экономить время и затраты на построение системы линейного перемещения.



- Встроенный в сервопривод СПШ программируемый логический контроллер



Особенности конструкции
МВ110/МВУ110 Усиленные модули с ШВП

1) Усиленный алюминиевый анодированный профиль 110х90мм


2) Отфрезерованные основание и каретка модуля для обеспечения параллельности плоскостей


3) Качественные рельсовые направляющие качения с одной (МВ110) или с двумя (МВУ110) танкетками 25го типоразмера


4) ШВП С7 класса точности диаметром 20мм, сшагом 5/10/20мм


5) Герконовые концевые выключатели, выведенные на разъем DB-9M


6) Металлическая лента, защищающая подвижные элементы модуля


7) Т-образные пазы для крепления дополнительных устройств



Технические характеристики

Серия линейного модуля MB110 МВУ110
Размер рабочей поверхности каретки, мм 210х110 310х110
Вес при ходе 60мм, кг 6,65 8,82
Вес каждых 60мм, кг 0,75 0,83
Перемещения
Минамальный ход (S), мм 60 60
Максимальный ход (S), мм 2100 2100
Тип механической передачи ШВП
Диаметр винта, мм 20
Шаг винта, мм 5, 10, 20
Ошибка шага (на один оборот), мкм 8
Точность позиционирования на длине 300 мм, мкм 23
Повторяемость, мкм +/- 20
Предельное отклонение от прямолинейности, мкм 20
Нагрузочные характеристики
Допустимая динамическая нагрузка ШВП, Н
шаг 5мм 1777
шаг 10мм 1671
шаг 20мм 2404
Динамические моменты, Нм
M.x. дин 140
M.y. дин 600 820
M.z. дин 600 730
Максимальные усилия, Н
F.x. 1605max 1777
F.x. 1610max 1671
F.x. 1620max 2404
F.y.max 5000 8580
F.z.max 7000 11030
Максимальные опрокидывающие моменты, Нм
Ix (см4) 246
Iy (см4) 447

Суммарная величина нагрузки не должна превышать значения:



МВ110/МВУ110 Усиленные модули с ШВП







МВ110/МВУ110 Усиленные модули линейного перемещения с ШВП






МВ110/МВУ110 Усиленные модули линейного перемещения с ШВП




Скачать информацию по МВ110/МВУ110 Усиленные модули линейного перемещения с ШВП

Здесь Вы можете посмотреть информацию и получить ответы на часто-задаваемые вопросы по данным модулям линейного перемещения.

Скачать информацию по МВ110/МВУ110 усиленные модули линейного перемещения с ШВП
