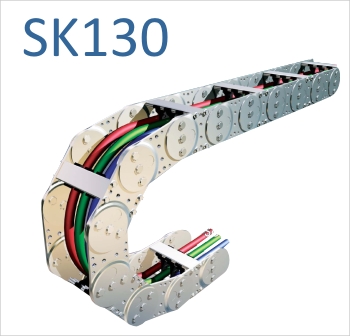

CPS SK130 стальная кабельная цепь

Размер звена кабельной цепи серии SK130 имеет длину звена 130 мм. Это один из самых ходовых типоразмеров стальной серии кабельной цепи CPS steel cable chain. Максимальный диаметр укладываемого кабеля или рукава до 74 мм.

Условные обозначения

Тип SK130
P Шаг (длина звена)
Ls Ход
KR Радиус изгиба
LB Длина петли
Ha Свободное пространство




Таблица подбора длины кабельной цепи

Радиус изгиба
KR
150
200
250
300
340
400
Высота
H
394
494
594
694
774
894
Свободное пространство
Ha
410
510
610
710
790
910
Длина петли
LB
990
1140
1300
1460
1580
1770

Формула расчета требуемой длины:Ls/2 + LB = L

Металлическая серия кабель-канала STEEL CABLE CHAIN
