Планетарный редуктор

Планетарные редукторы (планетарные передачи)

Планетарный редуктор (дифференциальный редуктор) — один из классов механических редукторов. Также планетарный редуктор называет еще "планетарной передачей".
Редуктор называется планетарным из-за планетарной передачи, находящейся в редукторе, передающей и преобразующей крутящий момент.
Сателлиты обкатываются по центральным колесам и вращаются вокруг своих осей, то есть совершают движение, подобное движению планет, от сюда и происходит название: "планетарный редуктор". Планетарный редуктор может быть с одной или более планетарными передачами. Ведущим в планетарной передаче (редукторе) может быть либо центральное колесо, либо водило.

Назначение планетарного редуктора

Планетарный редуктор – используется для передачи и преобразования крутящего момента.

Основная задача и принцип работы планетарного редуктора

Основной задачей планетарных передач является - увеличение крутящего момента. Крутящий момент увеличивается во столько раз, во сколько раз количество зубьев на солнечной шестерне меньше количества зубьев на коронной.

Применение планетарных редукторов

Планетарные передачи применяют как:

а) редуктор в силовых передачах, станочном оборудовании и приборах;

б) коробку перемены передач, передаточное отношение в которой изменяется путем поочередного торможения различных звеньев (например, водила или одного из колес);

в) дифференциал в автомобилях, строительной технике, станках, приборах, механическом оборудовании. Особенно эффективно применение планетарных передач, совмещенных с электродвигателем (мотор-редукторы).

Наиболее широко планетарные редукторы с однорядной планетарной передачей применяются в машиностроении. Однорядная планетарная передача имеет минимальные габариты. Коме того, данная планетарная передача широко применяется в силовых и вспомогательных приводах. Максимальный КПД однорядной планетарной передачи составляет: η = 0.96-0.99 при u = 1.28-12.5.

Для получения больших передаточных отношений в силовых приводах применяют многоступенчатые планетарные передачи, представляющие собой последовательное соединение однорядных планетарных передач.

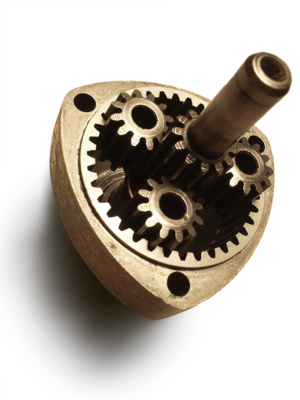

Устройство планетарного редуктора

В состав планетарного редуктора входят следующие основные части:

- Солнечная шестерня — в центре редуктора.

- Коронная шестерня (эпицикл) — на периферии редуктора.

- Сателлиты — три и более, малые шестерни между солнечной и коронной шестернями.

- Водило — механически соединяет все сателлиты, на осях водила сателлиты вращаются.

Вращение от главной передачи передаётся через полуоси на солнечную шестерню. Солнечная шестерня вращает сателлиты, они вращаются на своих осях, а оси закреплены на водиле, водило — на балке моста. Сателлиты, вращаясь, передают вращение коронной шестерне, а они — к ступице.

В планетарных передачах применяются не только цилиндрические, но и конические колеса. Зубья могут быть прямые и косые.

Конструкция планетарного редуктора

На видео показан принцип работы планетарного редуктора, расположение и зацепление шестерен.

Достоинства и недостатки планетарных редукторов

К достоинствам планетарных редукторов можно отнести:

1. Компактность редуктора.

2. Малая масса редуктора.

3. Большие передаточные отношения.

4. Планетарные передачи работают с меньшим шумом, чем обычные зубчатые, это связано с меньшими размерами колес и замыканием сил в механизме.

5. С помощью дифференциальных передач в механизмах и машинах получается сложение или разложение движения, что используют, в частности, в автомобилях и металлорежущих станках.

6. Планетарные редукторы обеспечивают малые нагрузки на опоры, что упрощает конструкцию опор и снижает потери в них.

К недостаткам планетарного редуктора можно отнести:

1. Планетарные передачи (редукторы), по сравнению с другими типами передач, требуют повышенной точности изготовления и сложнее в сборке.

2. Планетарные редукторы - дороже в изготовлении по сравнению с другими типами редукторов.

3. Наблюдается снижение коэффициента полезного действия (КПД) передачи с ростом передаточного отношения.
