Компактная система прецизионного двухосевого позиционирования

Перед тем как вы будете звонить нам по поводу консультаций и/или покупки координатного стола, пожалуйста, ознакомьтесь с содержанием краткого глоссария. Это нужно для того чтобы вы сэкономили своё и наше время и говорили с нашими сотрудниками более-менее на одном языке.

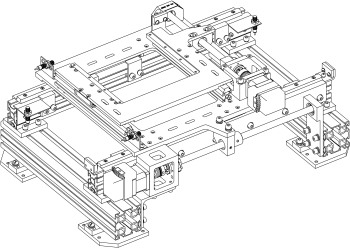

Компактная система прецизионного двухосевого позиционирования. Чертеж

Назначение

Компактный позиционирующий стол предназначен точного перемещения по двум осям различных технологических устройств и приборов. Разработан для применения в составе комплексов научно-производственного и лабораторного оборудования, в том числе для проведения анализов химических и биологических материалов.

Краткое описание

Основание стола выполнено из высокоточного промышленного алюминиевого профиля Kanya (Швейцария). Прецизионные рельсовые направляющие качения и шариковинтовые пары SBC (Южная Корея) обеспечивают высокую точность позиционирования. В качестве привода осей использованы шаговые двигатели IMS MDrivePlus (США). Управление перемещениями осуществляется контроллерами движения. Возможно программирование контроллеров с персонального компьютера. Программное обеспечение поставляется бесплатно.

Преимущества системы:

  • универсальная рабочая плита;
  • возможность размещения дополнительного оборудования;
  • высокая точность;
  • компактность;
  • удобство монтажа;
  • экономичная цена.

Области применения

Научное и лабораторное оборудование, медицинская техника, контрольно-измерительная аппаратура.

Технические характеристики

Перемещение по оси X, мм 200 координатный стол
Перемещение по оси Y, мм 150
Точность позиционирования по осям не хуже, мм ±0,02
Перемещаемая масса, кг 10
Диапазон скоростей по осям, м/мин 0-2,5
Габаритные размеры, мм 576х376
Вес, кг 20 Готовое изделие в процессе тестирования
