Портальный манипулятор на базе линейных модулей CTS

Перед тем как вы будете звонить нам по поводу консультаций и/или покупки координатного стола, пожалуйста, ознакомьтесь с содержанием краткого глоссария. Это нужно для того чтобы вы сэкономили своё и наше время и говорили с нашими сотрудниками более-менее на одном языке.

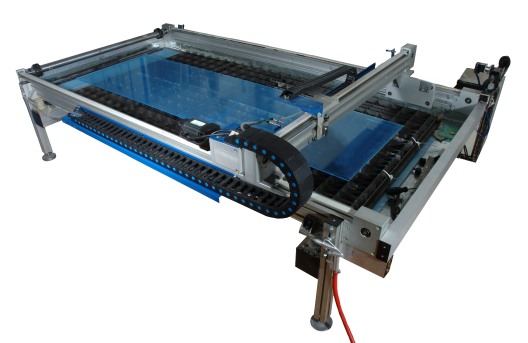

Портальный манипулятор на базе линейных модулей CTS



Назначение

Портальный манипулятор на базе ременных модулей CTS предназначен для использования в высокопроизводительных бюджетных координатных системах, не требующих высокой точности.

Краткое описание

Портал построен на основе ременных модулей производства CTS (Италия). Модули выполнены из точного алюминиевого профиля с интегрированными роликовыми направляющими качения. В трансмиссии применены армированные полиуретановые ремни. Привод осуществляется синхронными сервомоторами с прецизионными планетарными редукторами. Опционально возможна установка гофрозащиты.

Преимущества

  • Синхронный привод (нет дискретизации шага при перемещении)
  • Высокая динамика
  • Экономичная цена

Области применения

Портальные столы для лазерного и плазменного раскроя листового материала, манипуляторы для перемещения технологических устройств.

Технические характеристики

Перемещение по оси X, м 2,1 (3,0 max)
Перемещение по оси Y, м 1,6 (2,0 max)
Точность позиционирования по осям (мм на 1000 мм), не хуже +/- 0,1
Разрешение, мм 0,001
Перемещаемая масса, кг 10
Диапазон скоростей по осям, м/мин 0-10
Максимальное ускорение, м/c2 1
Система управления контроллер Delta Tau (США), Desk CNC (США)
Интерфейс системы управления RS232, PC104
