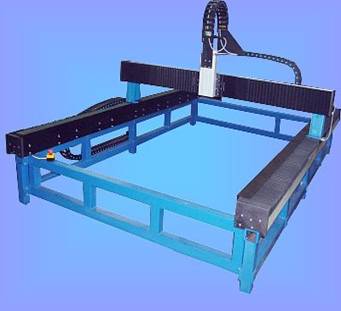

Портал на базе двигателей прямого привода
Перед тем как вы будете звонить нам по поводу консультаций и/или покупки координатного стола, пожалуйста, ознакомьтесь с содержанием краткого глоссария. Это нужно для того чтобы вы сэкономили своё и наше время и говорили с нашими сотрудниками более-менее на одном языке.
Назначение
Портал на базе линейных синхронных двигателей предназначен для использования в координатных системах, где требуется высокая скорость перемещения в сочетании с высокой точностью позиционирования.
Краткое описание
Портал построен на основе линейных синхронных двигателей, встроенных в алюминиевый профиль. Линейные двигатели состоят из подвижного якоря с трёхфазной системой обмоток и магнитной дороги. Магнитная дорога жестко встроена в алюминиевый профиль. Якорь закреплен на каретке оси. Каретка одновременно является элементом привода и контактной площадкой для монтажа нагрузки (исполнительного механизма) или дополнительной оси (для соединения в более сложную координатную систему X, Y, Z и т.д.).
Преимущества
- Прямой линейный привод (отсутствие традиционной трансмиссии
- Высокая точность перемещения
- Высокая точность перемещения
- Отсутствие люфта и вибрации на больших длинах
- Погрешность не накапливается (компенсация зазора на каждой паре полюсов)
- Координатная система, тип 2D
- Система ЧПУ Delta Tau Advantage 400
Области применения
Оборудование для лазерной и плазменной резки, раскроя листового материала; 2D и 3D гравировально-фрезерные системы для обработки лёгких упругих материалов.
Технические характеристики
Диапазон перемещений по оси X, мм* | 3000 |
Диапазон перемещений по оси Y, мм | 2000 |
Диапазон перемещений по оси Z, мм | 160 |
Точность позиционирования (мкм на 600 мм) не хуже | 50** |
Повторяемость, мкм | 20 |
Разрешение, мкм | 1 |
Скорость перемещения по осям X-Y, мм/с | 0-1000 |
Длительное усилие (тип 35/-50) в направлении перемещения Fa, Н | 270 / 385 |
Пиковое усилие (тип 35/-50) в направлении перемещения Fр, Н | 605 / 865 |
Масса полезной нагрузки, кг | 300 |
Тип системы управления | Delta Tau Advantage 400 |
Интерфейс системы управления | RS-232, USB |
Тип двигателей - линейные синхронные, производства Ruchservomotor, серия LSM-32 |
* возможно изменение диапазона по требованию заказчика (максимальное перемещение по оси - до 9 м)
** с линейной коррекцией при t=20°С
