Система для нарезания заготовок заданной длины - вращающийся нож

Задача

Фабрика по производству упаковочной продукции ищет возможности повысить производительность.

Проблемы состоят в следующем:

• На существующем оборудовании изменение длины заготовок производится путём замены ножа на более длинный либо путём замены передаточной звёздочки синхронизирующей движение транспортёра и ножа, для соблюдения одинаковой линейной скорости ножа и транспортёра, т.е. механически.
• Низкая скорость работы

Решение

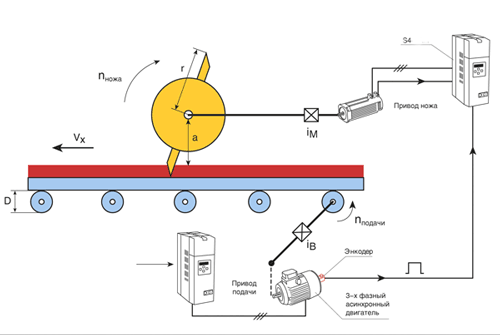

Теперь задачи по изменению длины и синхронизации линейных скоростей выполняет PLC фирмы FATEK. Требуемая длина изделия L задается оператором с панели управления. Управление осуществляется контроллером. В начальный момент нож находится в исходной позиции. Контроллер считает импульсы с энкодера на валу конвейера (определяет длину изделия). Когда длина изделия достигает заданного значения L, контроллер даёт команду на синхронизацию привода ножа. Нож вращается с линейной скоростью равной скорости конвейера. При срабатывании индуктивного датчика нож выставляется в исходную позицию.

Среди преимуществ предлагаемой системы необходимо отметить:

1. Увеличение производительности за счет постоянной работы конвейера.
   Скорость конвейера до 70 м/мин. Точность системы составляет 2мм независимо от скорости.
2. Простота в настройке и эксплуатации системы.
3. Снижение стоимости за счет отсутствия сложных механических деталей.
4. Повышение срока эксплуатации за счет использования качественных комплектующих.

В разработке использовались такие компоненты как частотные преобразователи и редукторы КЕВ (Германия), редукторы Motovario (Италия), программируемые контроллеры Fatek (Тайвань), датчики AECO (Италия), энкодеры Küebler (Германия).
