Машина загиба (производство каркасов для матрасов)

Эта система была реализована для концерна "Консул"

Задача:

Автоматизировать машину по производству каркасов для спальных матрасов с возможность задания параметров каркаса и параметров приводов в цифровом виде в реальных значениях (мм, град, об/мин).

Описание процесса:

Машина состоит из привода подачи, который подает проволоку на определенную длину. После выполнения такта подачи другой привод, привод формирования изгиба, делает определенное движение, при котором производится изгиб материала. После выполнения полного цикла (4 такта подачи и 4 такта загиба) происходит отрез проволоки с помощью привода ножа. Далее начинается второй цикл и т.д.

Решение:

Для решения этой задачи было использовано: 3 комплекта преобразователей частоты KEB S4 (сервоусилитель + серводвигатель), программируемый логический контроллер FATEK, LCD-терминал.

При помощи LCD-терминала задаются:

  1. Длина (мм);
  2. Ширина (мм);
  3. Угол (град);
  4. Ход ножа отреза;
  5. Длина наложения (для скрепления);
  6. Скорости всех приводов (подачи, загиба и ножа).

Реализованы 2 режима работы машины:

  1. Автоматический;
  2. Ручной (для первоначальной протяжки и наладки машины).

Преимущества:

  • Повышенная производительность за счет использования сервопривода;
  • Возможность точного задания угла изгиба с поправкой на жесткость материала;
  • Задание параметров каркаса и скоростей приводов в цифровом виде.

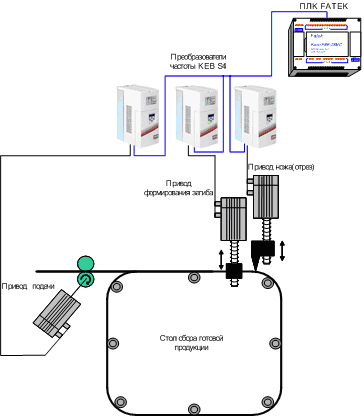

Рисунок 1 - Схема машины
