За свою недолгую историю преобразователи частоты серии Unidrive SP, разработанные и выпускаемые компанией Control Techniques, уже успели доказать свою высокую эффективность и универсальность по применению, «освоив» не одну область науки и техники в десятках стран мира. Один из наиболее интересных примеров практического применения приводных устройств Unidrive SP связан с работой введенного не так давно в эксплуатацию Росендальского центра «скайдайвинга».
Данный центр, созданный по инициативе группы энтузиастов «скайдайвинга», расположен в голландском городе Росендаль (провинция Северный Брабант), занимает площадь около 3300 кв. метров и является крупнейшим коммерческим сооружением подобного рода в мире. Оновным достоинством Росендальского центра «скайдайвинга» является особая башня высотой 23,5 метра и диаметром 16 метров. В составе комплекса имеется две воздухоплавательные камеры диаметром по 4,27 метра каждая, в которых собственно и тренируются будущие парашютисты и просто любители «скайдайвинга», накапливая опыт и набирая положительные эмоции. Нижняя камера предназначена для опытных «скайдайверов&raqou; и спортсменов-парашютистов, а верхняя – для остальной публики.

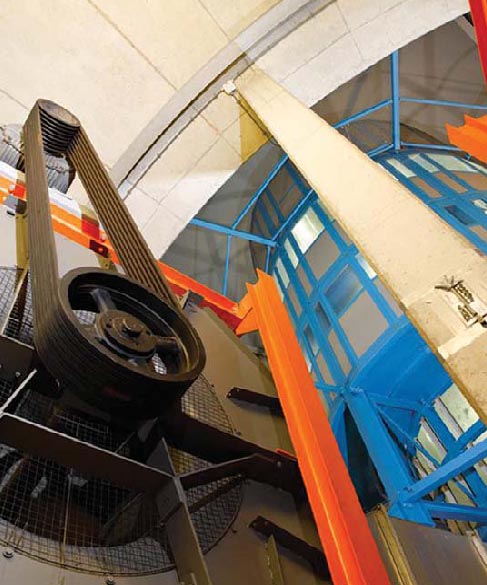

«Сердцем» всего комплекса являются 12 огромных центробежных вентиляторов суммарной мощностью 2,4 мегаватта, размещенных в нижней части башни и прокачивающих через воздухоплавательные камеры до 3,5 млн кубометров воздуха в час. Причем скорость воздушного потока достигает 250 км/час, позволяя с высоким качеством смоделировать свободное парение человека в воздушной среде: как будто бы парашютист покинул самолет, но еще не раскрыл свой парашют и наслаждается бескрайним воздушным океаном, паря в воздухе, словно птица.
Но все это было бы невозможно без преобразователей частоты (ПЧ) с векторным управлением в замкнутом контуре серии Unidrive SP: работу вентиляторов обеспечивают 12 таких ПЧ номинальной мощностью по 200 кВт каждый, а еще четыре ПЧ серии Unidrive SP, но уже мощностью 110 кВт обеспечивают работу системы вентиляции башни и поддержания постоянной температуры в воздухоплавательной камере. Все преобразователи частоты оснащены различными модулями серии SM-Application, также выпускаемыми компанией Control Techniques, которые представляют собой модули со вторым процессором и позволяют работать по встроенным программам или программам, созданным самим пользователем. Кроме того, благодаря этим модулям, контроль за работой приводных устройств в рассматриваемом нами случае осуществляется при помощи пульта управления с сенсорной панелью, подсоединенного посредством высокоскоростной сети типа CTNet.
Сложности, с которыми столкнулись разработчики в ходе проектирования систем данного центра, заключались в том, что требовалось обеспечить мягкий старт мощных вентиляторов, простой контроль за их работой (особенно – скоростью), поддержание постоянной температуры внутри воздухоплавательных камер, а также максимально снизить эксплуатационные расходы всей системы нагнетания воздушного потока.
Рабочий процесс центра «скайдайвинга» выглядит примерно следующим образом: 12 центробежных вентиляторов, установленные по кругу в основании башни и соединенные между собой с использованием преобразователей частоты Unidrive SP, нагнетают воздух горизонально в центр трубообразной башни, где общий воздушный поток, имеющий скорость 250 км/час, отражается вертикально при помощи специального конуса. В верхней части башни находятся коллекторы, которые собирают воздух и направляют его обратно на вентиляторы. Причем, благодаря используемому эффекту противодавления, удалось достичь экономии в электроэнергии, питающей главные вентиляторы. В случае, когда температура циркулирующего внутри башни воздуха повышается выше «$комфортного» уровня, четыре дополнительных вентилятора, утановленные в верхней части башни, удаляют часть нагретого воздуха и забирают дополнительное количество воздуха извне.
Экономичность работы всего центра целиком зависит от эффективной работы приводных устройств компании Control Techniques, – подчеркивает технический менеджер Росендальского воздухоплавательного центра и его инструктор Эрвин Ван Ден Браак. – Например, нам чрезвычайно необходимо обеспечивать мягкий старт моторов главных вентиляторов и эффективное регулирование скорости их работы. Мы стараемся набирать клиентов в группы, последовательно сменяющие друг друга, но если этого не происходит – мы просто убавляем частоту моторов до 10 Гц. Если же мы были бы вынуждены выключать вентиляторы совсем и затем запускать их вновь, то это во-первых, отнимало бы у нас много времени, а во-вторых, требовало бы больших энергозатрат.
Кроме того, групповые «полеты» наших посетителей требуют от нас необходимости постоянно регулировать работу главных вентиляторов &ndaash; с тем, чтобы обеспечивать равный по силе воздушный поток вне зависимости от роста и веса «скайдайверов». Некоторые другие аналогичные центры используют для этой цели направляющие лопатки при вентиляторах, работающих на полную мощь постоянно, что, конечно, является просто расточительством.»
Уникальные возможности голландского центра уже высоко оценили профессиональные парашютисты и даже военные, в том числе и спецназовцы: обычно они отрабатывают групповую «слетанность» и выполнение различных элементов в составе групп численностью до 10 человек. Большинство же новичков, приходящих в центр, делают это в рамках подготовки к первому в своей жизни прыжку с парашютом.

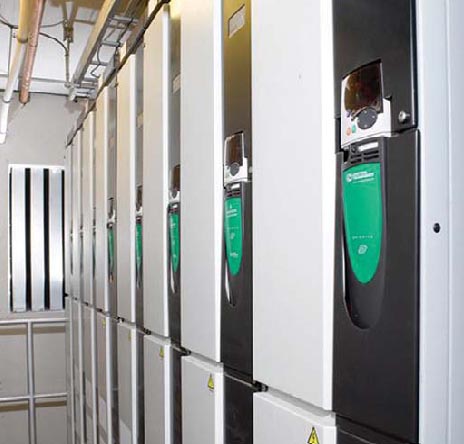

Заказчик особо отмечает дизайн преобразователей частоты серии Unidrive SP и возможность монтажа в виде отдельностоящего элемента системы. Благодаря этому клиент получает простое, но в тоже время высокоэффективное, модульное решение, требующее минимальной площади для установки оборудования. Росендальский центр приобрел у Control Tehniques оборудование с исполнением в шкафу, выполненное в соответствии с уровнем защиты IP20. Такой шкаф включает выпрямитель, инверторный привод и индуктор. Приводы всех 12 главных вентиляторов синхронизированы по скорости, что обеспечивает насколько это возможно более плавный и ровный поток воздуха, без каких-либо турбулентных явлений. Управляются они напрямую при помощи человеко-машинного интерфейса, построенного на сети типа CTNet – таким образом, оператор, находящийся в кабине управления рядом с воздухоплавательной камерой, имеет возможность легко осуществлять постоянный контроль за скоростью работы главных вентиляторов.
Сегодня центр работает примерно по 40 часов в неделю, но поток посетителей растет в буквальном смысле не по дням, а по часам: свою роль играет реклама, а также высокое признание, заслуженное у профессиональных парашютистов, опытных «скайдайверов» и военных. Это заставляет людей ехать в Голландию со всего мира – за многие тысячи километров. Уже официально признано, что Росендальский центр «скайдайвинга» входит в тройку лучших специализированных центров подобного рода в мире. В этом есть и огромная доля заслуги преобразователей частоты серии Unidrive SP и инженеров компании Control Techniques.
