Fukuta SL

Документация

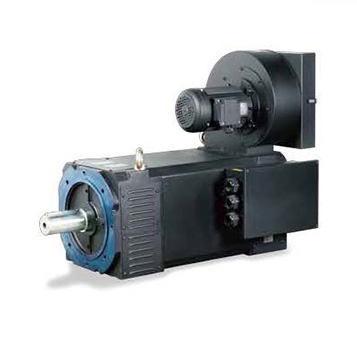

Серводвигатели Fukuta серии SL-180

Fukuta SL-180

Серводвигатели Fukuta серии SL-180. Мощность: 30-200 кВт

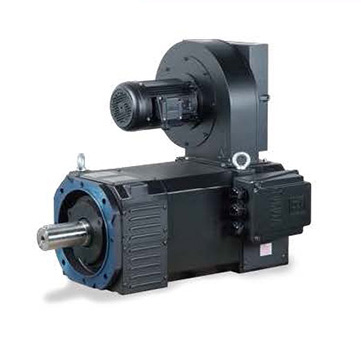

Серводвигатели Fukuta SL-225

Fukuta SL-225

Серводвигатели Fukuta SL-225. Мощность: 50-375 кВт


Сделать заказ

Общая информация

Сервомоторы Fukuta серия SBA

Fukuta - серводвигатели серии SL


Исполнение: IP23
Конструкция сервомотора - низкой инерции.
Постоянное управление крутящим моментом и гибкое управление скоростью с помощью частотного преобразователя или векторного управления с обратной связью, управление движением может отвечать требованиям высокой точности движения.

Применение:
Станочное оборудование, автоматические системы и исполнительные механизмы, производственное оборудование.




Высокие динамические характеристики

В серводвигателе FUKUTA, асинхронного типа, не используются постоянные магниты. Высокое соотношение между крутящим моментом и инерцией в сочетании с низким вторичным сопротивлением ротора обеспечивает высокие динамические характеристики при значительном ускорении и замедлении во всех диапазонах скоростей.

Сервомоторы FUKUTA - новый каталог продукции



Стабильная производительность работы

Изменение скорости достигается за счет абсолютно стабильного вращательного движения сервопривода, благодаря уменьшению пульсаций крутящего момента во всем диапазоне скоростей. Поскольку крутящий момент генерируется потоком высокой плотности с идеальным магнитным распределением, приводимым от индуцированного синусоидального тока.

Сервомоторы FUKUTA - новый каталог продукции


Отличное соотношение между максимальным и номинальным крутящим моментом

Серводвигатель FUKUDA обеспечивает высокое соотношение между пиковым и номинальным током, что обеспечивает высокие уровни максимальных значений крутящего момента. Кроме того, серводвигатель обеспечивает чрезвычайно идеальное соотношение крутящего момента и объема/веса, что позволяет использовать его в местах с ограниченным пространством благодаря компактности, таким образом, достигается использование доступного пространства наилучшим образом.

Сервомоторы FUKUTA - новый каталог продукции


Прочная и простая конструкция, не требующая технического обслуживания

Поскольку серводвигатели FUKUDA не имеют постоянных магнитов, нет риска размагничивания, поломки из-за хрупкости от вибраций или ударов, особенно для серводвигателей, используемых на движущихся узлах и/или элементах машин. Кроме того, нет необходимости определять положение полюсов магнита для возбуждения, поскольку направление магнитного потока определяется напряжением. Использование энкодера устанавливает на валу двигателя обратную связь для точного управления скоростью и положением вала серводвигателя.
Таким образом, конструкция данного сервомотора чрезвычайно проста, прочна, а также надежна и не требует никакого технического обслуживания, поскольку в ней нет коллекторов, щеток или магнитов.

Сервомоторы FUKUTA - новый каталог продукции


Корпус

Корпус сервомотора изготовлен с использованием передовых технических требований и технологий. Компактный размер и легкая конструкция обеспечивают выдающуюся механическую точность и прочность.
Двигатели размером от F#80 до F#132 имеют алюминиевую экструзионную конструкцию корпуса квадратной формы. Кроме того, предусмотрены внутренние вентиляционные каналы для обеспечения высокого отвода тепла и снижения вибрации. Для спецификаций от F#132 до F#280, в качестве центрального корпуса используется конструкция многослойной рамы, что увеличивает площадь рассеивания тепла (источником нагрева является статор) в контакте с внешним обдувом воздуха. Кроме того, внутренние вентиляционные каналы обеспечивают лучшую теплоотдачу.

Защита

Все серводвигатели имеют степень защиты IP23/IP54. По запросу могут быть поставлены более качественные сорта.

Статор

Он состоит из специальных пластин с низким энергопотреблением, имеющих специальную геометрию для обеспечения хороших эксплуатационных характеристик и бесшумного хода во время работы.

Обмотка

С двойным слоем укороченного шага он определяет преимущества в кривой F.E.M. благодаря эффекту устранения некоторых гармоник и демпфирования о других. Конструкция серводвигателей FUKUTA имеет изоляцию класса H и выдерживает тепловое, электродинамическое напряжение и пусковой ток, подаваемый инвертором. Выбор этих материалов и способ пропитки позволяют использовать серводвигатели в тропическом климате со значительными тепловыми амплитудами при высокой влажности.

По запросу может быть осуществлено специальное изготовление изделия для очень агрессивных сред.

Ротор

Ротор выполнен из литого под давлением алюминия и облегчен для того, чтобы свести инерцию ротора к минимуму. Ротор состоит из множества отдельных секций, подходящей формой, что обеспечивает идеальную работу даже на очень низких оборотах, снижает температуру поверхностного слоя и, кроме того, предотвращает заедание крутящего момента.

Балансировка

Балансировка выполняется динамически в соответствии с ISO 2373 класс R для подавления вибрации также на высокой скорости. По запросу для специальных применений может быть выполнена балансировка в соответствии с классом S.

Подшипники

Шарикоподшипники подходят для работы на высоких оборотах и смазываются специальными смазками, которые обеспечивают наилучшую реакцию на высокие обороты и температуру.

Тепловая защита

Серводвигатели снабжены тепловой защитой с помощью одного металлического двух-секционного термовыключателя, который соединен последовательно и встроен в обмотки. Термоконтакт замкнут (NC) и размыкается, когда температура обмоток достигает температуры, опасной для изолирующей системы.

Вентиляция

Вентиляция обеспечивается вспомогательным электрическим вентилятором, который создает постоянный воздушный поток и не зависит от скорости серводвигателей. Это обеспечивает превосходное охлаждение в любых условиях эксплуатации. Таким образом, можно выбрать сервомоторы с низкой скоростью и низким пиковым током. Даже на низких оборотах он по-прежнему может обеспечивать широкий диапазон постоянного крутящего момента без уменьшения рабочего цикла.

Энкодер

Стандартная конфигурация предусматривает полый вал и размещается в соответствующем алюминиевом корпусе для обеспечения надежной механической защиты. Электрическое подключение энкодера осуществляется при помощи 10-контактного разъема.



Представительства компании FUKUTA по всему миру

Сервомоторы FUKUTA реализуются по всему миру в разных странах.

Сервомоторы FUKUTA - новый каталог продукции



Каталог продукции сервомоторов FUKUTA:

Сервомоторы FUKUTA - новый каталог продукции



Купить сервомоторы FUKUTA

Вы можете купить или заказать сервомоторы FUKUTA с официальной гарантией у нас - в компании Сервотехника. Наши менеджеры осуществят подбор необходимых Вам 100% оригинальных синхронных сервомоторов FUKUTA.

Купить сервомоторы FUKUTA >>

Купить сервомотор FUKUTA
