Универсальный сервопривод СПШ10

В статье рассмотрены основные функциональные возможности, особенности и области применения сервопривода СПШ10, разработанного компанией «Сервотехника» (Москва).


Приводные устройства и приводные системы традиционно рассматриваются как один из важнейших базовых элементов технологических систем различного назначения, применяемых в большинстве от раслей промышленности. Во многом именно надежность приводов определяет степень производственной эффективности и уровень общей безопасности промышленной техники.

Универсальный сервопривод СПШ10

В последнее время развитие и дальнейшее совершенствование приводных систем идет по пути повышения степени их интеллектуальности и универсальности. Первое придает приводу большую гибкость и позволяет наряду с традиционными задачами контроля и управления осуществлять также диагностику, решать задачу прогнозирования технического состо яния приводного устройства или, например, управлять работой привода при помощи внешнего контроллера. Универсализация же дает инженерам возможность использовать привод в более широком спектре областей применения.

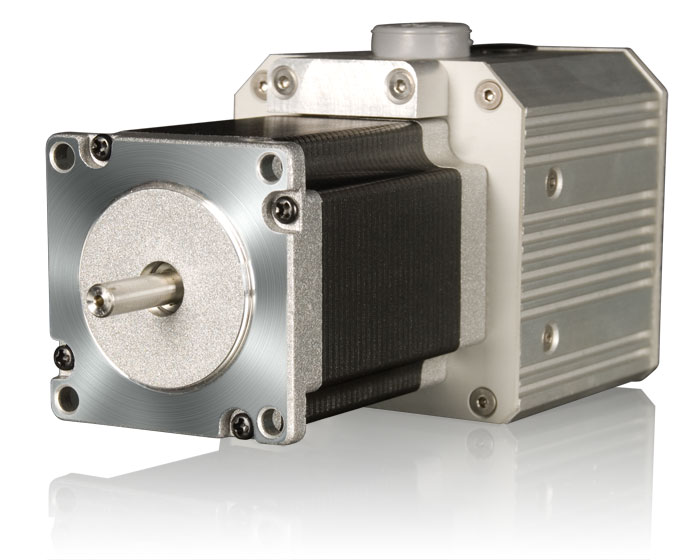

Одним из наиболее характерных представителей семейства современных интеллектуальных приводных устройств является сервопривод СПШ10 (рис. 1), разработанный и производимый серийно ЗАО «Сервотехника» (Москва).

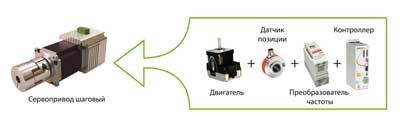

Высокопроизводительный интегрированный сервопривод СПШ10 базируется на алгоритме векторного управления. Конструктивно он состоит из гибридного шагового двигателя, преобразователя частоты на основе высокопроизводительного DSP-процессора, датчика углового перемещения и ПЛК (рис. 2). При использовании привода СПШ10 в большинстве случаев не требуется редуктор, поскольку шаговый двигатель, на основе которого реализован рассматриваемый привод, является высокомоментным. Кроме того, новая модификация сервопривода, получившая обозначение СПШ20, уже имеет нулевую метку в датчике обратной связи. Нулевая или пометка предназначена для точного определения начального положения вала двигателя и используется в координатных системах и манипуляторах совместно с датчиками референцирования, что позволяет обеспечить точный выход в нулевую позицию.

На сегодня аналогов сервоприводам семейства СПШ в России нет, а поставляемые на отечественный рынок зарубежные устройства уступают отечественной разработке по комплексу показателей: функциональным возможностям, стоимости, сроку поставки и эффективности послепродажного обслуживания.

Многофункциональность

В процессе разработки СПШ10 инженерами ЗАО «Сервотехника» ставилась задача создать универсальный интегрированный сервопривод, который подходил бы по своим техническим характеристикам и функциональным возможностям для практического применения в максимально наибольшем спектре отраслей промышленности.

Универсальность — это один из ключевых моментов нового сервопривода, благодаря чему СПШ10 уже нашел применение в таких областях, как оборудование для текстильной и пищевой промышленности; полиграфическое оборудование; фрезерные и фрезерно-гравировальные станки; упаковочное и конвейерное оборудование; измерительные системы; приводы осей координатных столов и различных манипуляторов; распределенные системы линейного перемещения (на базе СПШ10 уже создан целый ряд стандартных линейных модулей для решения задачи линейного позиционирования); приводы подачи, машин и механизмов специального назначения; различное рекламное оборудование.

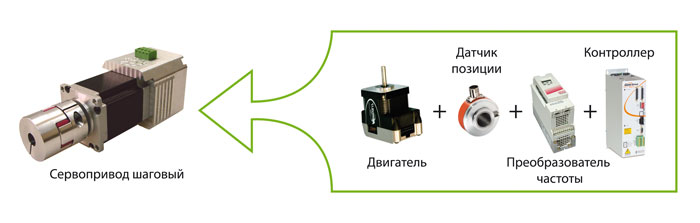

Сервопривод СПШ заменяет сразу 4 отдельных устройства

Сервоприводы семейства СПШ10 пробили себе дорогу даже в мир искусства – используются сегодня в кинотехнике и оборудовании для телерадиовещания, разработкой и производством которых занимается компания «ДИП» (С.Петербург). А инженеры компании «Рубин» (Москва) и Научно-технического центра «Завод «Ленинец» (С.Петербург) используют новый сервопривод в традиционных для такого оборудования областях – для решения задачи автоматизации промышленной установки струйной очистки от лакокрасочных покрытий и в станках с ЧПУ.

Нашлось для сервопривода дело и в сфере подготовки высококлассных водителей: СПШ10 включен в состав тренажера колесных машин, созданного компанией «Логос» (Москва) и предназначенного для обучения основным навыкам вождения и совершенствования приемов управления большегрузными автомобилями в различных условиях. В данном тренажере на валу сервопривода СПШ10 установлено стандартное рулевое колесо автомобиля повышенной проходимости КамАЗ и тормозная муфта. Последняя необходима для имитации так называемых «краев» рулевого управления, а непосредственно сервопривод используется для имитации возврата руля и ударов от дороги во время «движения».

Интересное высокотехнологичное применение комплектам СПШ10 было найдено специалистами корпорации «ВСМПО-Ависма» (г. Верхняя Салда). Инженеры Центральной лаборатории автоматизации «титанового» гиганта решили использовать СПШ10 для решения задачи точного позиционирования в комплексах по обеспечению неразрушающего контроля, в частности, в области ультразвукового контроля продукции корпорации, широко использующейся в таких важных отраслях, как, например, авиастроение.

Режимы работы и особенности эксплуатации

Функциональные возможности сервоприводов семейства СПШ позволяют реализовать различные варианты режимов работы.

Динамический режим позволяет управлять приводом в режиме РВ через цифровой интерфейс. Данный режим используется в системах, требующих контурного управления: например, в манипуляторах со сложной кинематикой и координатных столах для точного позиционирования.

Аналоговый режим дает возможность осуществлять управление скоростью привода с помощью аналогового сигнала ±10В и применяется преимущественно в процессе модернизации оборудования с аналоговыми системами управления или для ручного управления.

Циклический режим, при котором работа привода осуществляется по программе, заложенной во встроенный контроллер и сохраненной в памяти привода, позволяет исключить внешний контроллер верхнего уровня или СЧПУ. Используется по большей части в конвейерах и в оборудовании, предназначенном для сборочных операций.

Сетевой режим позволяет строить распределенные сервосистемы на основе цифрового промышлен ного интерфейса CAN для синхронизации нескольких приводов и работы в режиме master-slave, в котором ведомый привод работает в режиме повторителя положения вала ведущего.

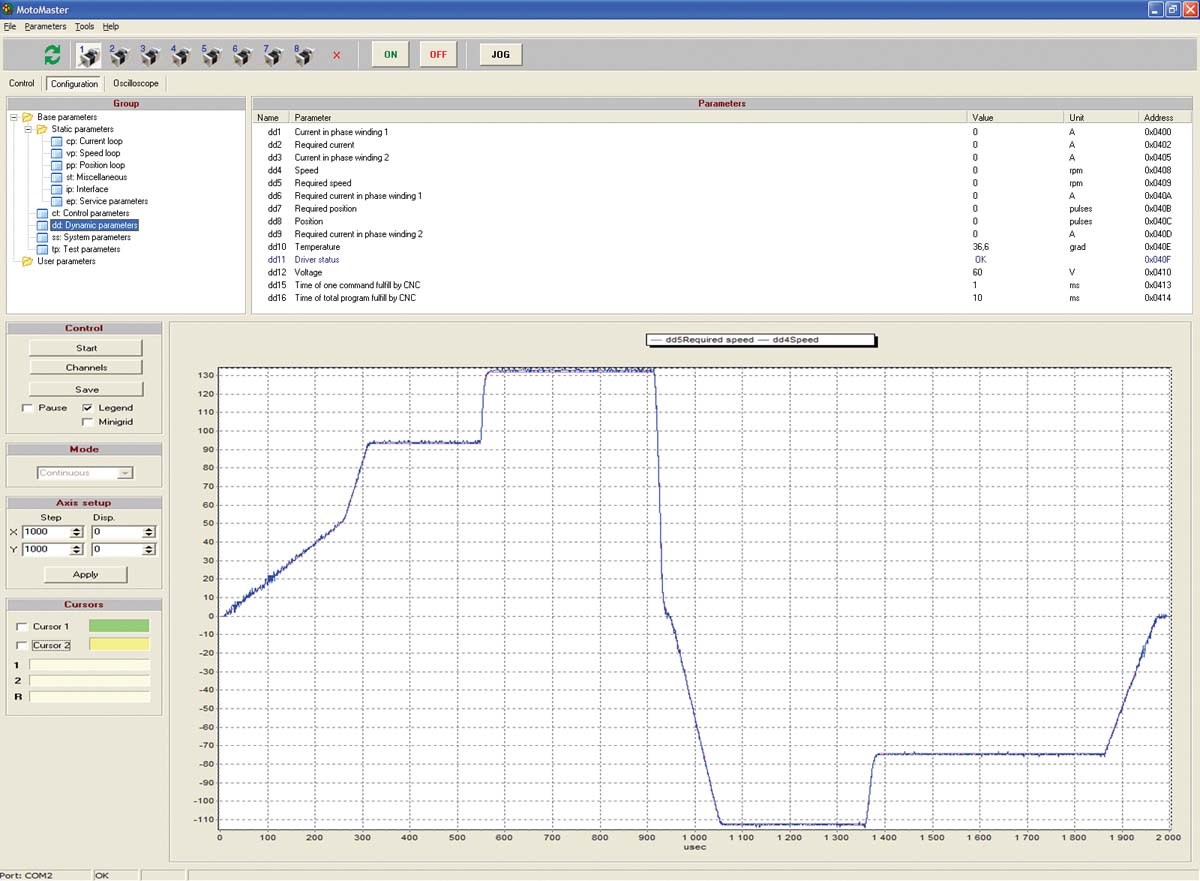

Графический интерфейс ПО Мотомастер

Для эмуляции работы шагового двигателя сервопривод СПШ10 поддерживает также и интерфейс Step/Dir, с помощью которого задается текущее положение вала двигателя. Кроме того, в приводах семейства СПШ реализован режим синхронизацииконтуров скорости между собой на основе CAN-ин терфейса, что позволило повысить точность выполнения контурного движения в таких системах, как фрезерные, токарные и деревообрабатывающие станки.

Партнеры ЗАО «Сервотехника» отдают предпочтение тем рабочим режимам, которые необходимы для конкретного применения. Так, НТЦ «Завод «Ленинец» (С.Петербург) использует в станках с ЧПУ режим управления позицией с заданием управляющего воздействия при помощи интерфейса Step/Dir, в корпорации «ВСМПО-Ависма» применяют режим управления позицией и скоростью с использованием интерфейса CAN и пропорционального аналогового управления, а в компании «ДИП» уже нашли применение три режима – управление позицией, скоростью и моментом также с использованием промышленного интерфейса CAN.

В тренажере компании «Логос» применяются режимы управления скоростью и моментом (с использованием замкнутого контура скорости с оперативным изменением скорости и момента), а инженеры компании «Рубин» остановились на режиме управления скоростью с контролем перемещения. Причем, если в первом случае с самого начала предпочтение было отдано интерфейсу CAN, то в компании «Рубин» для задания управляющего воздействия первоначально предполагалось использовать ЦАП для управления через аналоговый вход с ПК.

Интеллектуальная составляющая привода

Отличительной особенностью современных сервоприводов, придающей им повышенную гибкость, является наличие ПЛК, представляющего собой интерпретатор программ пользователя. С помощью встроенного ПЛК можно реализовать взаимодействие с внешним оборудованием посредством использования портов ввода/вывода и осуществлять обмен сообщениями между приводами по цифровым шинам, таким как CAN. Это позволяет разрабатывать распределенные системы, а в ряде случаев – обходиться без внешних контроллеров верхнего уровня.

Особенностью ПЛК является наличие массива данных (размером 1500 слов), которые хранятся в энергонезависимой памяти процессора самого привода. Данный массив доступен программам пользователя на чтение и на запись и может использоваться произвольным образом, например, для хранения позиций обхода, которые привод должен отработать последовательно. Вкупе с возможностью синхронизации между приводами это позволяет выполнять позиционные задачи (операции сверления, работа портальных систем и перекладчиков) полностью автономно, без использования внешнего контроллера.

Большинство пользователей СПШ10 считают наличие ПЛК очень удобным и легко осваиваемым и используют его в процессе эксплуатации в той или иной степени.

Программирование СПШ

Одним из важнейших аспектов системной интеграции является возможность и эффективность выполнения настройки и мониторинга эксплуатируемой системы. Для решения этой непростой задачи вместе с приводом СПШ10 заказчику передается и дополнительное ПО «Мотомастер» (рис. 3), с помощью которого пользователь может выбрать и настроить требуемые режимы работы сервопривода, а также провести анализ качества настройки. Поставляемое компанией «Сервотехника» ПО позволяет анализировать до трех параметров в режиме РВ с разрешением до 25 мкс. При этом также существует возможность одновременного съема информации с нескольких приводов, что позволяет пользователю анализировать поведение всей системы в целом.

С помощью указанного ПО любой пользователь может легко разработать и записать в ПЛК до восьми программ, а для упрощения процесса разработки и отладки программы в ПО «Мотомастер» предусмотрен режим пошагового выполнения программы. Все программы ПЛК хранятся в энергонезависимой памяти, и сервопривод может автоматически переходить в режим отработки заданной программы при включении питания.

В состав сервопривода СПШ10 также включен программный осциллограф, позволяющий пользователю анализировать динамические параметры привода в процессе выполнения рабочих циклов. Такой осциллограф состоит из двух частей: одна входит в состав самого привода и выполняет захват и накопление данных (может также подавать на привод тестовые воздействия), а другая расположена на ПК и выполняет прием и графическое отображение параметров.

Большинство пользователей сервоприводов СПШ10 использовали осциллограф в процессе первоначальной отладки и оценки нового оборудования, например в компании «Рубин». А в ОАО «НТЦ «Завод «Ленинец» осциллограф используют в обязательном порядке, оценивая его работу как очень удобную и эффективную. Хотя, конечно, вследствие особенностей определенных задач, потребность в нем присутствует не везде.

Надежность и основные преимущества

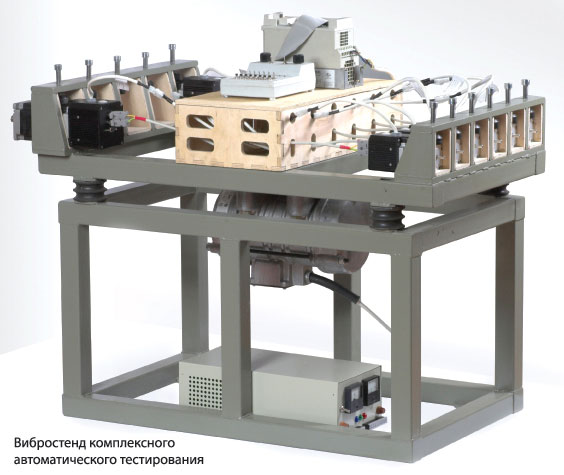

Вибростенд для тестирования сервопривода семейства СПШ

Все приводы семейства СПШ в обязательном порядке проходят в «Сервотехнике» автоматический цикл тестирования, основной задачей которого является проверка всех функциональных блоков СПШ и выявление скрытых дефектов его сборки и монтажа используемых электронных компонентов (рис. 4).

Общий комплекс тестирования СПШ разбит на три этапа:

  • проверка функциональных блоков привода – датчиков позиции, токов, напряжения, температуры, защиты от короткого замыкания, а также всех интерфейсов и обмоток двигателя;
  • виброиспытания, в ходе которых партию тестируемых сервоприводов устанавливают на вибростенд, после чего отрабатывается тестовая программа движения: в течение 3 ч приводы одновременно подвергаются вибрациям на частотах 0…70 Гц с ускорением до 1,2 g;
  • повторная проверка всех функциональных блоков сервопривода.

Причем после завершения работ по исправлению всех выявленных дефектов сервоприводы проходят полный повторный цикл испытаний.

Основными преимуществами сервоприводов семейства СПШ являются:

  • наличие бесшагового (векторного) управления, построенного на базе алгоритма, адаптированного для шаговых двигателей;
  • возможность достижения высоких динамических показателей за счет применения замкнутого контура регулирования тока;
  • использование замкнутого контура скорости;
  • малый уровень вибрации, обеспечиваемый за счет динамически регулируемого усилия;
  • простая и хорошо продуманная конструкция изделия, обладающего компактным дизайном, небольшой массой и неотличающегося сложным монтажом (архитектура привода выполнена таким образом, что по запросу заказчика производитель может легко менять интерфейсы, предлагая многовариантные проекты, а также добавлять различные программные модули по заказу).

Наряду с этим новый сервопривод обладает рядом особенностей, которые существенно увеличивают его привлекательность:

  • наличие режимов управления угловой позицией, скоростью и моментом;
  • возможность применения режима плавного разгона (торможения) с исключением двух диапазонов резонансных частот;
  • обеспечение точности позиционирования от 6 угловых минут до 8 угловых секунд;
  • наличие встроенной защиты от короткого замыкания, перегрева, повышенного или пониженного напряжения;
  • возможность использования специального режима, позволяющего синхронизировать работу большой (до 128 единиц) группы приводов, для чего используется промышленная шина CAN.

Тихонов Андрей Олегович — к.т.н, руководитель отдела исследований и разработок,
Щербаков Владимир Леонидович – PR-менеджер ЗАО «Сервотехника».
Статья опубликована в журнале «Автоматизация в промышленности», №1/2009, с. 18-21.
