Театр начинается с ZIMM

Театр начинается с ZIMM

Говорят, что театр начинается с вешалки. Отчасти это так – ведь зритель должен чувствовать заботу о себе с первых минут пребывания в храме искусства. Но для самого театра намного важнее наличие хорошо оборудованной сцены, специальных систем и устройств для перемещения декораций и различного оборудования во время представлений.

Без них театрального представления не будет вовсе или же оно окажется скучным и не зрелищным. А без представления не будет и зрителя – тогда и вешалка, в общем-то, станет не нужна. И вот как раз для того, чтобы зал был полон, одному из европейских театров понадобилась помощь... домкратов марки ZIMM. Оказалось, что современные технологии весьма востребованы в древнем искусстве теальной постановки.

Сцена на Боденском озере

Каждые два года завзятые театралы и простые туристы, оказавшиеся в нужное время в нужном месте, собираются на восточном берегу Боденского озера, в австрийском городке Брегенц. Их манит туда отнюдь не красота самого озера или его окрестностей – просто именно там, и только там, можно насладиться волшебством весьма необычных спектаклей, сценой для которых служит качающаяся на волнах озера площадка.

Это и есть знаменитый театральный фестиваль в Брегенце, который проходит в течение года в несколько сезонов.

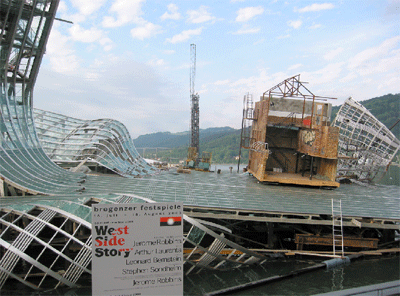

Но именно в наличии нескольких сезонных постановок и заключается главная сложность. Ведь на относительно небольшой по площади плавучей сцене необходимо в кратчайшие сроки менять довольно крупные декорации. Например, в “Летучем голландце” используется высокий маяк, который в следующем сезоне уступает место огромному небоскребу для оригинальной постановки “Вестсайдской истории”.

Причем на протяжении всего представления дом, который потом “снесут”, надо еще и постоянно перемещать по сцене. К тому же постоянно из-под плавучей площадки, словно из темной глубины озера, на свет “выплывают” целые легионы воинов и танцоров. А такие действия требуют применения специальных технических средств и оборудования, которые, естественно, не должны быть заметны для зрителей. В противном случае ореол сказочности и эффект “невесомости” сцены пропадут. Вот тут и возникла у строителей идея использовать продукцию марки ZIMM.

Трудный путь к успеху

Однако путь от возникновения идеи до ее практической реализации – долог и тернист. Это требует колоссального напряжения сил инженеров, техников, конструкторов, художников и различных рабочих (плотников, монтажников и пр.). Нужны скоординированные усилия сплоченной команды высококлассных специалистов. И именно такая команда трудилась над сооружением уникальной плавучей сцены для фестиваля в Брегенце. О масштабах этой работы можно судить уже хотя бы по затраченной сумме – около 5 млн евро!

Трудность реализации амбициозного замысла заключалась, среди прочего, в том, что многосезонность “плавучего театра” и различный характер постановок требовал периодической смены крупных декораций, а также их постоянного подъема и опускания или перемещения в различных направлениях. Учитывая, что оборудование для выполнения таких действий должно было с одной стороны отвечать высоким требованиям по надежности, а с другой – быть достаточно легким и мобильным, руководитель проекта принял решение использовать подъемные системы на основе винтовых домкратов австрийской компании ZIMM Maschinenelemente GmbH + Co.

Многолетний опыт ZIMM

Использование продукции марки ZIMM для сооружения сцены для театрального фестиваля в Брегенце не стало неким импульсивным решением или личным предпочтением главного инженера. Это – закономерный результат, основанный на полном соответствии оборудования австрийской компании специфическим требованиям, предъявляемым к таким системам со стороны владельцев театров и организаторов различных фестивалей: длительный срок безаварийной эксплуатации, минимальная потребность в техническом обслуживании, обеспечение минимального шума и плавности хода при подъеме и опускании (без рывков или резких толчков), а также способность выдерживать значительные нагрузки при эксплуатации на открытом воздухе и быстрого задействования защитных укрытий от непогоды.

Кроме того, у компании ZIMM уже имелся опыт применения своих подъемных систем в ходе сооружения плавучей сцены и основной площадки (“театра”) фестиваля на Боденском озере в 1997 году: для обеспечения подъема/опускания платформы инженеры тогда использовали систему, состоящую из четырех домкратов типоразмера 250 кН. При этом длина перемещения составила 1790 мм (на сжатие), статическая нагрузка на платформу может достигать 27 тонн, а динамическая нагрузка – 17 тонн. Оборудование запитывается от трехфазного мотора мощностью 22 кВт, усилие от которого при помощи карданных валов передается на четыре домкрата, укомлектованных коническими редукторами. Все домкраты имеют безопасную гайку с контролем износа, что позволяет постоянно следить за состоянием домкрата и в случае аварийной ситуации – удержать нагрузку.

Тогда же на основе домкратов марки ZIMM – на этот раз типоразмера 50 кН – была выполнена двигающаяся платформа, соединившая плавучую сцену и основную площадку фестиваля. В этом случае длина перемещения составила 3450 мм (на расширение) при статической нагрузке 12 тонн и динамической нагрузке 8 тонн. Система привода была построена на основе четырех домкратов с коническими редукторами, трансмиссионными валами и двигателем 8,5/12 кВт. Здесь также были установлены безопасные гайки, имеющие электрический контроль износа.

“Изюминкой” этой платформы стало использование разработанной инженерами компании ZIMM конструкции, в которой нагрузка на винт домкрата прикладывалась не на расширение, а на сжатие. Учитывая большую длину перемещения, это позволило в итоге выбрать меньший типоразмер винтового домкрата, что, в свою очередь, уменьшило финансовые затраты на приобретение и монтаж домкрата.

Весь мир - театр

В целом, винтовые домкраты марки ZIMM нашли достаточно широкое применение в театральной деятельности, нашли “постоянную прописку” на фестивале в австрийском Брегенце. На их счету – обеспечение постановок десятка пьес, где они выполняли совершенно разную работу. И если в одном случае системы на базе таких домкратов использовались для подстройки одного и даже нескольких прожекторов, а в другой при помощи систем ZIMM в окнах дома появлялись и исчезали звезды, то в пьесе “Кирпичный дом” они обеспечивали надежное крепление “главной декорации” - кирпичного дома массой 22 тонны – и его перемещение каждый вечер вдоль 50-метрового мостика, невзирая на весьма сильные шквалы ветра с восточного берега Боденского озера. В последнем случае инженеры применили схему с автоматическим выдвижением четырех стальных штырей, которые выдвигались из-под стеклянного пола сцены заодно с подъемными системами ZIMM.

Став частью театральных подмостков, механизмы марки ZIMM, таким образом, в очередной раз доказали свою универсальность и способность справляться с задачами достаточно широкого профиля. По крайней мере, в Брегенце театр не смог обойтись без домкратов австрийской фирмы.
