Общая информация

Купить винтовые домкраты и компоненты привода и трансмиссии

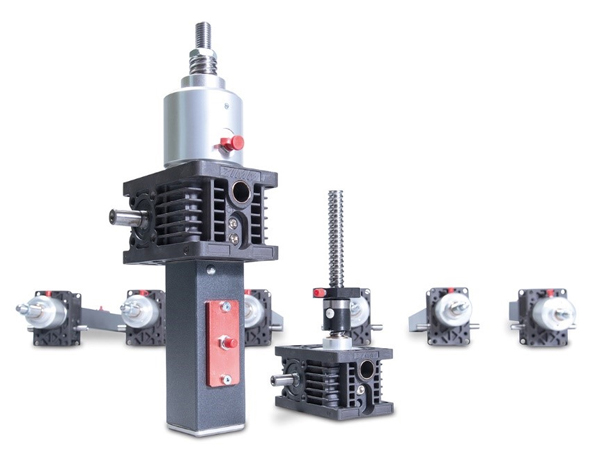

Винтовые домкраты промышленные


Винтовой домкрат (англ.: Screw Jack) - это механическое устройство (механизм) для подъёма или перемещения полезной нагрузки. Технически, винтовой домкрат, является червячным редуктором с перемещающейся по резьбе гайкой, на ведомой оси. Домкраты могут использоваться в составе сложных механических систем.

Винтовые домкраты обладают особенностью, они обеспечивают удержание груза при помощи самоторможения винта, что обеспечивает высокую степень безопасности при подъемных работах. Винтовые домкраты обеспечивают плавный подъём полезной нагрузки, а также обеспечивают точную фиксацию и удержание груза на заданной высоте.
Максимальная грузоподъёмность винтовых домкратов в спец исполнении может составлять 100 тонн и более, при подъёме груза до 2 метров. Домкраты общепромышленного назначения обычно обеспечивают максимальную грузоподъемность до 100 тонн.
КПД винтовых домкратов не превышает 0,3—0,4.

Домкраты могут иметь специальное исполнение для эксплуатации в различных специфических условиях (домкраты для применения в особых температурных условиях, для использования в чистых комнатах и производствах, домкраты не подверженные коррозии (для использования во влажных помещениях), домкраты для использования на пищевых производствах, и прочие особые случаи исполнения).

Винтовые домкраты



Промышленные домкраты широко применяются во всех секторах промышленности: в строительной, автомобильной, пищевой, энергетической и других областях.

Принцип работы домкрата
Винтовой домкрат состоит из гайки, которая перемещается по вращаемому винту.

Основные элементы винтовых домкратов

Винт является ведомым и приводится в действие при помощи червячной передачи, входная ось которой, в свою очередь, приводится в действие при помощи привода (обычно при помощи электрического сервопривода).



Основные элементы винтовых домкратов

Основные элементы винтовых домкратов



Винт трапецеидальный (Trapezoidal Screw) - является одним из основных элементов домкрата, от сюда и происходит название "винтовой домкрат".

Основные элементы винтовых домкратов - винт

Наиболее часто используется винт с резьбой трапецеидальной формы, от сюда название "трапецеидальный винт". Длина винта определяет расстояние на которое домкрат способен переместить полезную нагрузку. Шаг резьбы определяет скорость перемещения полезной нагрузки (так называемые динамические характеристики домкрата) c учетом максимальных оборотов ведущего вала и передаточного отношения червячной передачи. Диаметр винта - определяет нагрузочную способность домкрата (измеряется в кило-ньютонах (kN)). Типичные значения современных промышленных домкратов находятся в диапазоне от 2,5kN - 1000kN.

Трапецеидальный винт (Trapezoidal Screw). По всей длине винта имеется резьба. В современных промышленных домкратах обычно применяется резьба - трапецеидальной формы.



Гайка (Nut). Гайка - это один из основных элементов механического домкрата.

Основные элементы винтовых домкратов - гайка

Гайки в домкратах могут иметь различные конструкции в зависимости от задач, для которых предназначен данный тип домкрата:

- Фланцевая гайка (Flange nut) - гайка с крепежным фланцем для домкратов в стандартном исполнении.

- Самоцентрующееся гайка (Self-aligning nut) - гайка специальной конструкции для домкратов, осуществляющая самоцентровку во время поворота винта.

- Предохранительная гайка (Safety nut) - гайка специальной конструкции, позволяющая предотвратить падение полезной нагрузки при перегрузе домкрата или при выходе из строя (поломки) основной гайки.

- Двухстороняя гайка (Duplex nut) - двойная гайка для домкратов, позволяющая осуществлять преднатяг для увеличения точности перемещения полезной нагрузки и/или исключения люфта.

- Несмазываемая гайка (Greaseless nut) - гайка специальной конструкции для домкратов, не требующая смазки в период всего срока службы.


Типы гаек в винтовых домкратах





Конструкция домкрата


Конструктивно механический домкрат - представляет из себя червячный механический редуктор, в основе которого, находится винт и гайка, располагающиеся в жестком корпусе. Винт чаще всего имеет трапецеидальную форму резьбы, как наиболее надежную. Гайки могут иметь различные конструкции в зависимости от применения домкрата.

Конструкция винтовых домкратов



Оси домкрата снабжены подшипниками для обеспечения плавного хода. Некоторые корпуса домкратов снабжены специальными ребрами для охлаждения.

Для увеличения срока службы домкрата применяются специальные износостойкие материалы, цементация поверхности винта и пр. Для снижения трения винта и гайки применяется смазка, в том числе для работы при отрицательных температурах. Применяются специальные устройства для автоматической смазки конструкции во время работы.


Винтовые домкраты




Винтовой домкрат для промышленных нужд - надежное, высокоточное устройство для точного подъема и позиционирования различных грузов или конструкций.
Домкраты могут быть укомплектованы рядом устройств и различными вспомогательными механизмами. На приведенном рисунке отображены возможные комплектации домкратов.


Винтовые домкраты



Дополнительное оборудование и устройства для домкратов В качестве дополнительного оборудования для домкратов могут быть применены специальные стойки, позволяющие производить наклон домкрата (на 360 градусов).

Винтовые домкраты - наклонные опоры

Установленные концевые выключатели, могут использоваться для контроля положения полезной нагрузки.

Винтовые домкраты - концевые датчики

Защита разных типов (в зависимости от условий использования) для винта домкрата позволяет продлить срок службы домкрата и исключить поломки и/или заклинивание механизма в силу попадания инородных частиц в конструкцию домкрата.

Винтовые домкраты - защита




Классификация винтовых домкратов

Основные типы домкратов

Модельные ряды винтовых домкратов делятся на 2 основных группы:
- Домкраты с обычным трапецеидальным винтом
- Домкраты с шарико-винтовой передачей (ШВП)

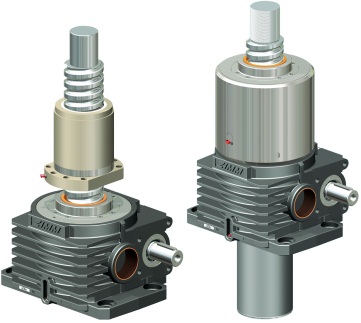

Винтовые домкраты подразделяются на два основных типа по принципу работы:

  • Домкраты с ходовым винтом (обычно обозначаются "S" (по классификации "ZIMM"))

  • Домкраты с ходовым винтом так называемый "S-тип" (Rotating Screw Jack "S-type") - это механические устройства, в которых гайка находится внутри корпуса домкрата, при вращении винта, он передвигается вдоль своей оси. Полезная нагрузка прикреплена к одному из концов винта через шарнирный наконечник или специальный переходник. *S-тип - по классификации компании Zimm.


    Типы винтовых домкратов - домкраты с ходовым винтом (обычно обозначаются как S-тип (по классификации ZIMM))



    Конструкция винтового домкрата с ходовым винтом (S-тип)

    Винтовой домкрат - конструкция домкрата с ходовым винтом



    Типы винтовых домкратов - домкраты с ходовым винтом (обычно обозначаются как S-тип (по классификации ZIMM))



  • Домкраты с ходовой гайкой (обычно обозначаются "R" (по классификации "ZIMM"))
  • Домкраты с ходовой гайкой, так называемый "R-тип"* (Rotating Screw Jack "R-type") - это механические устройства, в которых фланцевая гайка находится вне корпуса домкрата и при вращении винта она передвигается вдоль оси винта. К фланцевой части ходовой гайки крепиться полезная нагрузка. *R-тип - по классификации компании Zimm.

    Типы винтовых домкратов - домкраты с ходовой гайкой (обычно обозначаются как R-тип (по классификации ZIMM))



    Конструкция винтового домкрата с ходовой гайкой (R-тип)

    Винтовой домкрат - конструкция домкрата с ходовой гайкой



    Типы винтовых домкратов - домкраты с ходовой гайкой (обычно обозначаются как R-тип (по классификации ZIMM))






    Различия в принципе действия домкратов приведены на следующем видео:






    Основные типы домкратов

    Модельные ряды винтовых домкратов делятся на 2 основных группы:
    - серия домкратов с обычным трапецеидальным винтом
    - серия домкратов с шарико-винтовой передачей (ШВП)


    Выбор и подбор домкратов

    Критерии качества домкратов

    Главными критериями высококачественных домкратов являются:

  • Надежность и безопасность во время работы (долгий срок службы домкратов, безопасность конструкции домкрата, определяет уровень безопасности во время эксплуатации/работы данных устройств)
  • Легкая установка и монтаж (быстрая и малозатратная установка и монтаж домкратов)
  • Проверка работоспособности и настройка (легкое инспектирование работы домкратов)
  • Дизайн и технические характеристики (возможности или функционал домкратов)
  • Доступность запасных частей (удобное сервисное обслуживание домкратов)

  • Основные критерии выбора домкратов

  • Нагрузочная способность
  • Точность перемещения
  • Ход гайки/винта
  • Скорость перемещения
  • Тип исполнения/применения домкрата:
  • -Домкраты с исполнением для особо-чистых помещений (типичное производство полупроводников и электроники)

    -Домкраты с исполнением для пищевых производств

    -Домкраты с защитой от коррозии:

    - Домкраты с защитным покрасочным слоем

    - Домкраты из материалов, не подверженных коррозии

  • Температурный режим эксплуатации:
  • - Высокотемпературный режим эксплуатации домкратов: от +160С...+200С

    - Высокотемпературный режим эксплуатации для домкратов: +60С...+160С

    - Нормальный уровень эксплуатации для домкратов: -20C...+60C

    - Низкотемпературный режим эксплуатации для домкратов: -20С...-40С



    Выбор и подбор винтовых домкратов с ходовым винтом

    На схеме приведены все основные узлы значимые при выборе винтовых домкратов с ходовым винтом:


    Выбор и подбор винтовых домкратов с ходовым винтом



    Выбор и подбор винтовых домкратов с ходовой гайкой

    На схеме приведены все основные узлы значимые при выборе домкратов с ходовой гайкой:


    Выбор и подбор винтовых домкратов с ходовой гайкой





    Способы установки домкратов в системах


    Типы установки винтовых домкратов в системах




    Системы винтовых домкратов


    Домкраты могут входить в устройства и узлы более сложных подъемно-транспортных механизмов на заводах и предприятиях различной направленности. Данные подъемные системы могут включать несколько работающих домкратов, одновременно взаимосвязанных между собой.


    Системы винтовых домкратов




    Основные части винтовых домкратов



    Компоненты винтовых домкратов



    Основные и вспомогательные части домкрата:

    Трапецеидальный винт - Trapezoidal screw
    Опора фланцевая - Fixing flange
    Вилкообразный наконечник - Forked end
    Шарнирный наконечник - Rod end
    Поворотный шарнирный наконечник - Pivot bearing end
    Защитная труба - Protective tube
    Защита от поворачивания винта - Rotation protection
    Защита от поворачивания винта - Escape protection
    Концевой выключатель - Limit switch set
    Защитная трубка-кронштейн - Pivoting support tube
    Фланцевая гайка - Flange nut
    Самоцентрующееся гайка - Self-aligning nut
    Двухсторонняя гайка - Duplex nut
    Предохранительная гайка - Safety nut
    Адаптер ходовой гайки - Cardan adapter
    Адаптер ходовой гайки - Driving flange
    Несмазываемая гайка - Greaseless nut
    Трапецеидальный винт - Trapezoidal screw
    Подшипниковый опорный фланец - Opposed bearing plate





    Компоненты винтовых домкратов



    Основные и вспомогательные части домкрата:

    Гофрозащита резиновая - Bellows
    Защита металлическая - Spiral spring
    Наклонные опоры - Pivot mounts
    Адаптер для крепления наклонных опор - Pivot bearing plate
    Ручное поворотное колесо - Handwheel
    Защитный колпачок - Protective cap
    Фиксирующие планки - Fixing strips
    Адаптер для крепления наклонных опор - Pivot bearing plate
    Вал соединительный - Connecting shaft
    Промежуточная подшипниковая опора - Pedestal bearing
    Муфта эластомерная (кулачковая муфта) - Standard coupling
    Энкодер - Rotary pulse encoder
    Быстросъемная эластомерная (кулачковая) муфта - Clamp coupling
    Переходной фланец для мотора - Motor flange
    Трехфазный асинхронный двигатель - Three-phase AC motor
    Двигатель постоянного тока - DC motor
    Тормоз стояночный - Spring pressure brake
    Смазка - Lubricants
    Устройство для подачи смазки - Lubricator





    Применение винтовых домкратов



    Основные области применения промышленных домкратов:

    - Подъемные лифты для паллет

    - Подъемные модули для плоских материалов

    - Передвижные Х-образные домкраты для подъема и перемещения грузов

    - Устройства для подстройки высоты на линиях производства тары

    - Узлы горизонтального и вертикального позиционирования параболических антенн

    - Формовочные узлы на цементных производствах

    - Х-образные подъемные платформы точного позиционирования

    - Подъемные туры с точной настройкой высоты

    - Подъемные платформы для автомобилей

    - Малые и компактные прессы

    - Системы поворота, загрузки и фиксации катушек/бабин на бумагоделательных и печатных машинах

    - Системы подстройки направляющих валов в текстильных станках

    - и многое другое


    Применение винтовых домкратов

    Применение винтовых домкратов

    Применение винтовых домкратов




    Реализация проектов с винтовыми домкратами

    С участием винтовых домкратов реализована масса проектов. На базе нашего производственного предприятия полного цикла мы осуществляем полный комплекс услуг по разработке, производству и созданию систем на базе винтовых домкратов по индивидуальному ТЗ.
