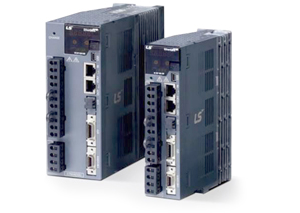

LS Electric L7 (LSIS) - Mecapion L7

Сервоприводы серии L7

Сервоприводы серии L7 - компактные высокопроизводительные сервоприводы. Подходят для решения любых задач, где возможно применение комплектного сервопривода.

Сервоприводы LS Electric iX7NH Series модели: iX7NHA001U, iX7NHA002U, iX7NHA004U, iX7NHA008U, iX7NHA010U, iX7NHA020U, iX7NHA035U

Сервоприводы серии iX7NH

Сервоприводы серии iX7NH. Минимальный цикл обработки сигнала уменьшен до 125мс с 250мс. Более компактные размеры. Поддерживается большее количество энкодеров высокого разрешения. EtherCAT, Modbus TCP. Встроенный веб-сервер.
Сервопривод серии VS

Сервоприводы серии VS

Серия VS – стандартная общепромышленная серия сервоприводов, реализует управление по скорости, моменту (±10 В) и положению (step/dir).

Синхронный сервопривод Metronix APD-VP150N

Сервоприводы серии VP

Специальная серия VP сервоприводов - предназначена для выполнения специальных задач



Сделать заказ

Общая информация

Купить Синхронные  сервоприводы Mecapion

LS Electric (Mecapion (Мекапион)) (Южная Корея)



Купить, Заказать, Сделать заказ на Mecapion (Мекапион) (Южная  Корея)

Mecapion (Мекапион) (Южная Корея) - официальный сайт компании
Сервоприводы Mecapion

LS Electric – это новое название южно-корейской компании Metronix бывшей Mecapion (применяется также название "LSIS"), производящей синхронные сервоприводы. "LS Electric" — считается одним из лидеров в области электроснабжения, автоматизации и зеленых технологий.
Сегодня продукция Mecapion - это базовое решение для построения систем в области промышленной автоматизации.

Компанией LS Mecapion (Южная Корея) производит сервоприводы в нескольких версиях (в зависимости от предназначения): L7, VS, VP, VK.

Сервомоторы с цельнометаллическим валом:

Сервомоторы выпускаются следующими сериями:

Сервомоторы L-тип (L-type)
- Размер фланца: 40 Flange ~ 80 Flange
- Мощность: 50 Вт ~ 1 кВт
- Крутящий момент: 0,16 N·m ~ 3,18 N·m
- Обороты: 2000 об/мин ~ 3000 об/мин

Сервомоторы S-тип (S-type)
- Размер фланца: 40 Flange ~ 280 Flange
- Мощность: 30 Вт ~ 37 кВт
- Крутящий момент: 0,095 N·m ~ 235,52 N·m
- Обороты: 1000 об/мин ~ 3000 об/мин

Сервомоторы F-тип (F-type)
- Размер фланца: 60 Flange ~ 220 Flange
- Мощность: 100 Вт ~ 15 кВт
- Крутящий момент: 0,32 N·m ~ 95,49 N·m
- Обороты: 1000 об/мин ~ 3000 об/мин

Сервомоторы с полым валом:

Сервомоторы H-тип (H-type)
- Размер фланца: 60 Flange ~ 130 Flange
- Мощность: 100 Вт ~ 3 кВт
- Крутящий момент: 0,32 N·m ~ 9,55 N·m
- Обороты: 3000 и 5000 об/мин


Сервомоторы с прямым приводом: MDM-серия (Direct Drive Motor)
- Диаметр: Ø135 ~ Ø360
- Мощность: 63 Вт ~ 2,51 кВт
- Крутящий момент: 3 N·m ~ 160 N·m
- Обороты: 100 об/мин ~ 300 об/мин


Сервоприводы:

Сервоприводы выпускаются следующими сериями:

Сервоприводы серии L7SA
- Входное напряжение: AC 220 В ~ 230 В
- Мощность: 100 Вт ~ 5 кВт
- Сита тока: 1,4 A ~ 32 A

Сервоприводы серии L7SB
- Входное напряжение: AC 380 В ~ 480 В
- Мощность: 1 кВт ~ 15 кВт
- Сила тока: 3,7 A ~ 39 A

Сервоприводы серии L7N
- Входное напряжение: AC 220 В ~ 230 В
- Мощность: 100 Вт ~ 5 кВт
- Сила тока: 1,4 A ~ 32 A

Сервоприводы серии L7NHA
- Входное напряжение: AC 220 В ~ 230 В
- Мощность: 100 Вт ~ 3,5 кВт
- Сила тока: 1,4 A ~ 16,7 A


Сервоприводы серии L7NHB
- Входное напряжение: AC 380 В ~ 480 В
- Мощность: 1 кВт ~ 15 кВт
- Сила тока: 3,7 A ~ 39 A


Сервоприводы серии L7P
- Входное напряжение: AC 220 В ~ 230 В
- Мощность: 100 Вт ~ 3,5 кВт
- Сила тока: 1,4 A ~ 16,7 A

Сервоприводы серии PEGASUS (Integrated Servo)
Интегрированный сервопривод: сервомотор + энкодер + сервоусилитель (все-в-одном)
- Входное напряжение: DC 48 В ~ 60 В
- Мощность: 50 Вт ~ 300 Вт
- Сила тока: 1,77 A ~ 6,8 A

Сервоприводы отличаются компактными размерами и наличием расширенного количества функций управления.





Общие характеристики сервоприводов Mecapion

Внимание! Частотный преобразователь Mecapion серий VS и VP работают от питающего напряжения ~ 3-х-фазного 220 В. При подключении к 3-х-фазной сети 380 В используйте 3-х-фазный понижающий трансформатор 380/220В. Частотные преобразователи Mecapion серии VK работают от питающего напряжения ~ 1-фазного 220 В.

Диапазон мощностей от 0,03 до 11 кВт
Питающее напряжение (3­-фазный ток) 200-­230 В (+10/-15%), 50 Гц
Диапазон рабочих температур от 0 до +50 °С
Класс защиты IP 55; IP 65
Допустимая влажность <90%
Диапазон регулирования скорости 10000 об/мин
Допустимая перегрузка по моменту 3 х Мн
Неравномерность частоты вращения при температуре от 10 до 25 °C <±0,1%

Основные преимущества приводов Mecapion

  • Встроенный комплект рекуператора, позволяющий возвращать энергию в сеть, и встроенный ключ сброса энергии при динамических торможениях.
  • Тестовый режим работы преобразователей частоты.
  • Функции устранения вибраций при вращении двигателя и его останове позволяют исключить работу преобразователя частоты в колебательном режиме как при наладке, так и в эксплуатации.
  • Возможность использования как относительных, так и абсолютных инкрементальных датчиков положения.
  • Выбор режима работы системы управления – управление по скорости или по моменту.
  • Наличие расширенного пакета программного обеспечения позволяет легко и быстро менять функции преобразователя частоты и решать на его базе различные технические задачи (в т. ч. по реализации управления приводами подачи).
  • Наличие в линейке продукции Mecapion двигателей с полым валом позволяет исключить из кинематической схемы промежуточное устройство – соединительную муфту.
  • Программируемые выходы позволяют строить системы с высокой степенью защиты от различных нештатных ситуаций и с максимальной информативностью для оператора.

Функции, используемые при управлении скоростью

  • Автоподстройка коэффициентов пропорциональной и интегральной составляющей регулятора скорости при изменяющихся моментах инерции.
  • Свободно программируемый ПИ регулятора скорости позволяет использовать отдельно как П, так и И составляющую и легко адаптировать преобразователь частоты к конкретным условия применения.
  • Использование как аналоговой уставки, так и цифрового задания различных скоростей (до 7) с помощью дискретного переключателя.
  • Устранение ползучей скорости привода с помощью уменьшения чувствительности системы к флуктуаци­ям токов.
  • Удобное формирование механических характеристик привода при переменных режимах работы, задание времени разгона и торможения, формирование S­-образных кривых.
  • Уставка задания скорости как с цифрового, так и с аналогового источника уставки.
  • Функция задания реверса исходя из значения аналоговой уставки и с помощью логических сигналов.
  • Входной ЦАП 12 бит.

Функции, используемые при управлении моментом

  • Ограничение момента для адаптации динамических выбросов момента к реальным условиям функционирования машины (механизма).
  • Момент удержания скорости в нуле равен моменту сопротивления.
  • Задание уставки на момент в аналоговом формате.
  • Исключение резонансной частоты исполнительного органа из полосы пропускания контура управления моментом привода.

Функции, используемые при управлении позицией

  • Встроенный модуль ограничения перемещений исполнительного механизма позволяет строить безопасные системы позиционирования без датчиков ограничения.
  • Функция выбора люфта позволяет учитывать реальные зазоры при построении систем позиционирования без реализации этой функции в системах контроля верхнего уровня, что значительно упрощает структуру программы контроллера, задающего уставку на позицию.
  • Реализация процесса позиционирования с применением подачи дотягивания.
  • Встроенный модуль поиска нулевой метки датчика позиции.
  • Точность позиционирования определяется типом датчика обратной связи.
