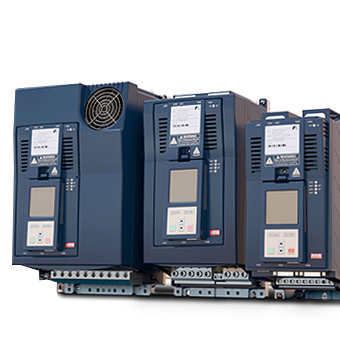

Частотные преобразователи KEB F5
Частотные преобразователи KEB COMBIVERT F5
Частотные преобразователи KEB F6
Частотные преобразователи KEB серии COMBIVERT F6
Частотные преобразователи KEB S6
Частотный преобразователь KEB COMBIVERT S6
Общая информация
Сервопривод - выбор модели
Синхронные серводвигатели KEB имеют 6 типоразмеров (05, 07, 09, 11, 14, 19) c номинальным моментом на валу от 0,34 до 70 Н*м.
В стандартном исполнении в качестве датчика обратной связи на серводвигателях KEB устанавливается 2-х полюсный резольвер. Для всех типоразмеров может быть установлен инкрементальный или абсолютный энкодер.
Все серводвигатели KEB изготавливаются с классом изоляции F и степенью защиты IP65 (для сальника IP64). Работают серводвигатели при температуре окружающей среды от -50С до +400С.
Серводвигатели KEB могут комплектоваться (опционально) тормозной системой интегрированной в корпус двигателя.
Технические характеристики серводвигателей Ax.SM.000-yyyy:
| Серводвигатель | Ax.SM.000-yyyy | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| размер | (х) | A1 | A2 | A3 | A4 | ||||
| исполнение по скорости и напряжению | (у) | 6200 | 6400 | 6200 | 6400 | 6200 | 6400 | 6200 | 6400 |
| Момент удержания Md0 | (Нм) | 0,34 | 0,50 | 0,65 | 1,0 | ||||
| Ток удержания Id0 | (А) | 1,2 | 0,85 | 1,50 | 1 | 2 | 1,2 | 3,2 | 1,6 |
| Номинальные значения | |||||||||
| Номинальное напряжение UN | (B) | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 |
| Номинальный момент MN | (Нм) | 0,32 | 0,48 | 0,6 | 0,8 | ||||
| Номинальный ток IA | (A) | 1,0 | 0,8 | 1,5 | 0,9 | 2,0 | 1,1 | 2,9 | 1,4 |
| Номинальная скорость вращения nN | (об/мин) | 6000 | 6000 | 6000 | 6000 | ||||
| Номинальная мощность PN | (Вт) | 200 | 300 | 375 | 500 | ||||
| Постоянная ЭДС двигателя kE | (B/1000мин-1) | 28,3 | 39,0 | 28,3 | 46,4 | 28,3 | 49,8 | 28,3 | 56,6 |
| Активное сопротивление обмотки статора Ru-v | (Ом) | 21 | 40,5 | 8,7 | 25,8 | 6,1 | 18,9 | 3,3 | 13,1 |
| Индуктивность обмотки статора Lu-v | (мГн) | 9,9 | 18,7 | 5,4 | 14,5 | 3,9 | 12,2 | 2,7 | 10,7 |
| Максимальные величины | |||||||||
| Максимальный момент Мmax | (Нм) | 1,7 | 2,5 | 3,2 | 5,0 | ||||
| Максимальный ток Imax | (Нм) | 7,1 | 5,0 | 9,0 | 6,0 | 10,8 | 6,5 | 17,0 | 8,5 |
| Механические характеристики | |||||||||
| Момент инерции вала двигателя Jl | (Нм) | 0,17 | 0,24 | 0,31 | 0,45 | ||||
| Масса двигателя m | (Нм) | 1,0 | 1,2 | 1,4 | 1,8 | ||||
Синхронные серводвигатели KEB находят свое применение:
- в станкостроении (фрезерные, токарные станки (привода подач), обрабатывающие центры и др).;
- в системах позиционирования в координатных столах (плазменная, лазерная резка и др.);
- в пищевой промышленности (упаковочные автоматы, системы протяжки, «Летающая пила», «Летающий нож»);
- в машиностроении;
- в деревообрабатывающей промышленности;
- в металлургической промышленности;
- в роботостроении;
- в строительстве («умный дом»);
- в шинной индустрии;
- в медицине;
- в лабораторных установках различных научных институтов и производственных предприятиях.
Преобразователь частоты (частотный преобразователь или "частотник") – устройство для изменения частоты электрического напряжения (тока). Он состоит из выпрямителя, преобразующего переменный ток в постоянный, и инвертора (обычно с ШИМ), преобразующего постоянный ток в переменный.
