Общая информация

LS Electric L7 (LSIS)  - Mecapion L7

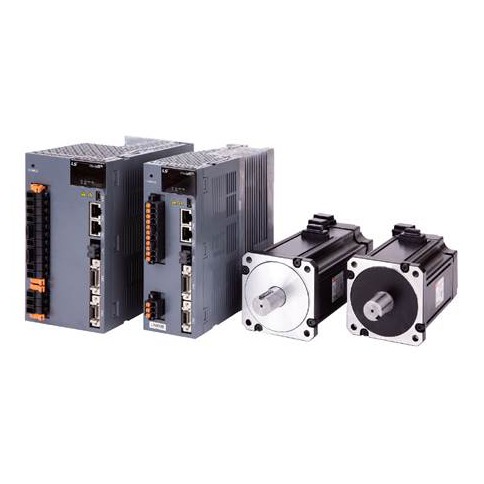

Сервоприводы LS Electric L7



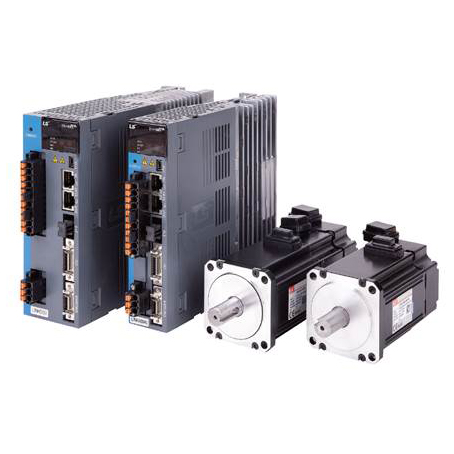

Сервоприводы LS-Electric L7





Ваш разумный выбор для полного решения - сервоприводы LS Electric (ранее компания называлась LSIS, LS Mecapion, Metronix) серии L7
Широкий ассортимент линейки сервоприводов LS Electric (LS Mecapion) удовлетворит ваши требования за счет оптимального соотношения цена/качество.
С отличной функциональностью, высокой точностью и быстродействием, сервосистема LS Mecapion удобна и экономична.

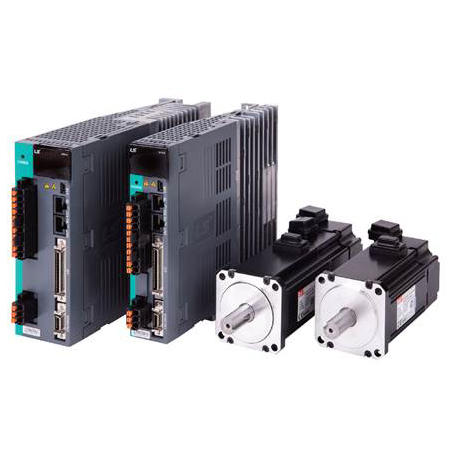

Описание возможностей сервопривода LS Electric серии L7

• Высокая производительность
• FPU (блок с плавающей запятой) для надежного точного расчета
• Частота переключения 16 кГц для точного контроля тока
• 32-битная обработка данных для увеличения скорости синхронной обработки команд (MIPS)
• Привод L7 со встроенным интерфейсом EtherCAT
• Имеется функционал автоматического определения момента инерции для упрощения регулировки усиления
• Быстрое и точное обнаружение инерции
• Автономная настройка
• Предоставляются параметры для определения инерции (скорость и расстояние)
• Кодер на основе двусторонней высокоскоростной последовательной связи
• Автоматическое распознавание двигателей и энкодеров
• Протокол BiSS
• Система защиты проводов для энкодера, устойчивая к шумам
• Поддержка различных двигателей и энкодеров [серии L7NH и L7P]
• Поддержка стандартных энкодеров BiSS, а также других энкодеров
• Улучшено качество основного конденсатора
• Применен долговечный конденсатор (улучшение в 2,5 раза)
• Возможность установки удобного регулятора постоянного тока
• Подключение питания к звену постоянного тока
• Более простая проводка и меньший размер по сравнению с 3-фазным реактором переменного тока
• Подключение для входа постоянного тока (PI, N)
• Стабильная функция выключения, основанная на обнаружении отключения контрольной мощности
• Сертификация CE и RoHS
• Расширенная функция защиты
• Функция тройной защиты для защиты силового модуля
• Обнаружение потери основной фазы питания
• Датчик температуры, установленный в приводе и двигателе для предотвращения перегрева
• набор кодов аварийных сигналов и выделенные выходные контакты (ALO0, ALO1, ALO2)
• Функция предупреждения (цифровой выход WARN)
• Последовательный кодировщик высокого разрешения (с Biss C)
• Повышена стабильность при точном управлении положением и работе на низких скоростях
• Стабильные низкоскоростные характеристики, основанные на точном измерении скорости
• Стабильное измерение скорости на низкой скорости
• Повышена скорость вычислений [L7NH, L7P и PEGASUS]
• Специальное программное обеспечение для ПК
• L7S и L7N: LIVE-I.C.E / L7NH, L7P и PEGASUS: Drive CM
• Программное обеспечение для ПК - сокращает время настройки и отладки оборудования
• Мониторинг скорости, крутящего момента, обратной связи по току, значений положения и значений позиционной погрешности, а также времени возникновения аварийного сигнала.
• Режекторный фильтр для подавления резонанса
• 4-ступенчатый режекторный фильтр (для определенных моделей)
• 2-ступенчатый фильтр подавления вибрации в положении нагрузки
• Функция FFT для частотного анализа в реальном времени
• Различные режимы переключения усиления для повышения эффективности управления
• Функция автоматического переключения P / PI для уменьшения перерегулирования во время ускорения / замедления
• Различные режимы переключения Gain1 ↔ Gain2
• Различные режимы управления динамическим тормозом
• Настройка режима работы при остановке и после остановки
• L7N: Тип коммуникационной команды EtherCAT
• L7NH: тип коммуникационной команды EtherCAT «все-в-одном»
• PEGASUS: тип коммуникационной команды EtherCAT, интегрированный в моторный привод
• Механизм синхронизации высокой скорости, высокой точности и связи в реальном времени
• Открытая сеть
• Поддерживаются стандартный разъем Ethernet и кабели, а также подключение "ведомый-ведущий" реализовано по невысокой цене
• Поддерживаются различные типы топологии и простая диагностика устройств
• 100BASE-TX (100 Мбит/с) связь в реальном времени
• Поддерживается профиль привода CiA402 (IEC61800-7)
• Связь с различными ведущими и ведомыми устройствами
• Связь между узлами до 100м
• Механизм точной синхронизации не более 1мкс
• L7N: использование связи EtherCAT для поддержки циклического режима (P / S / T) и профильные (P / S / T) режимы
• L7NH и PEGASUS: использование связи EtherCAT для поддержки циклических и профильныых (P / S / T) режимов, EOE, COE и FOE
• Функция безопасного отключения крутящего момента
• Отключение крутящего момента принудительно аппаратными сигналами без участия приводного процессора и ПЛИС (ASIC); принятые международные стандарты (IEC61508))
• Гибкая настройка ввода / вывода
• Отображение и настройка уровня (A/B) по параметрам
• Высокоскоростной захват положения
• Функция контактного щупа (ДАТЧИК1 и ДАТЧИК2)
• Функция настройки, связанная с серией XGT от LS Electric (LSIS)
• Обнаружение инерции, ручная регулировка положения / скорости, настройка переключения усиления и т. д.
• Совместимость с приводами EtherCAT
• Проверено CTT (Средство проверки соответствия)
• Простота использования



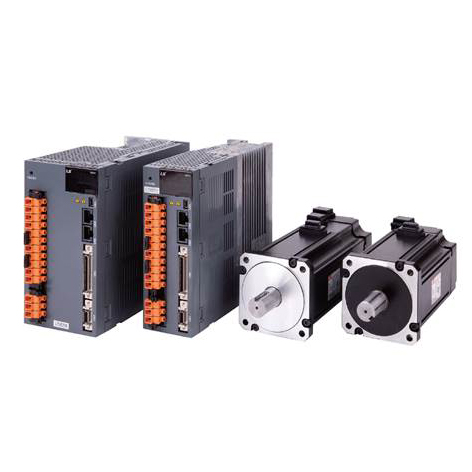

Входы/выходы сервоприводов LS Electric L7

В сервоприводах реализовано достаточное количество входных / выходных контактов и различных функций:
• L7S: Цифровые входные контакты: 10, выходные контакты: 8 / Аналоговые входные контакты: 2 и выходные контакты: 2
• L7N: Цифровые входные контакты: 6, выходные контакты: 4 / Аналоговые входные контакты: 2 и выходные контакты: 2
• L7NH: Цифровые входные контакты: 8, выходные контакты: 4 / Аналоговые входные контакты: 1 и выходные контакты: 2
• L7P: Цифровые входные контакты: 16, выходные контакты: 8 / Аналоговые входные контакты: 2 и выходные контакты: 2
• PEGASUS: Цифровые входные контакты: 4, выходные контакты: 2 / Аналоговые входные контакты: 1 и выходные контакты: 1
• Гибкое назначение входных / выходных сигналов по параметрам и настройке контактов в зависимости от типа входного / выходного контакта.
(Нормально разомкнутые / нормально замкнутые контакты)

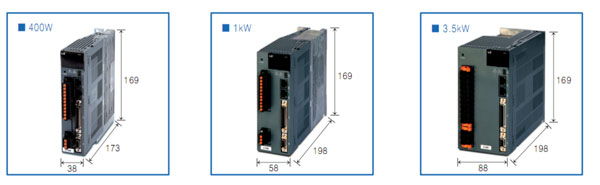

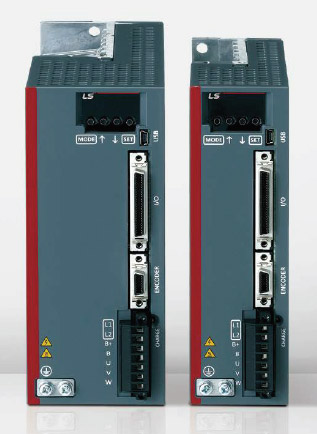

Уникальность и универсальность сервоприводу обеспечивает компактность устройства (минимальная толщина всего 38 мм). L7 доступен в различных исполнениях: как для использования в сети 220 В, так и для использования в сети 380 В. Мощность используемых двигателей от 100 Вт до 3,5 кВт.



Особенности комплектного сервопривода L7:

  • Поддержка замкнутого контура по протоколу EtherCAT.
  • Интерфейс реального времени Ethernet: 100BASE-TX (100Mbps).
  • Поддержка профиля CiA402 (IEC61800-7).
  • Максимальная длина кабеля между устройствами до 100 м.
  • Поддержка различных алгоритмов выхода в "0".
  • Высокоточный механизм синхронизации (меньше одной микросекунды).
  • Наличие разъема Rj45.
  • Наличие функции безопасного отключения.
  • Наличие светодиодной индикации.
  • Высокоскоростная функция захвата позиции.

Mecapion-2

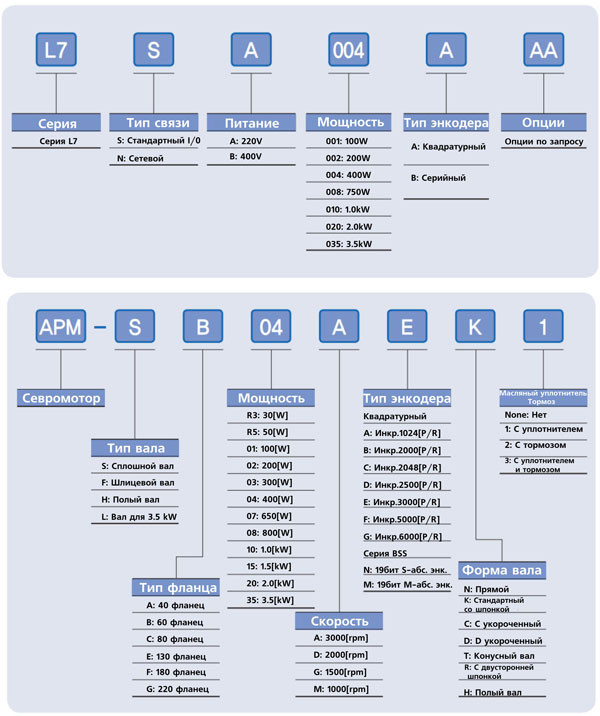

Mecapion




Программное обеспечение - настройка, управление параметрами сервоприводов серии L7

Функции мониторинга в сервоприводах:
• Мониторинг входных разъемов ввода / вывода и выходных разъемов ввода / вывода
• Мониторинг информации о работе сервопривода: мониторинг и отображение значения параметров
• Мониторинг коммуникационного соединения: отображение текущего статуса коммуникационного соединения с помощью анимации в реальном времени

Сервоприводы LS-Electric L7 - Функции мониторинга



Функции настройки в сервоприводах:
• Использование ПК для чтения и записи параметров
• Функция ручного режима: ручная регулировка скорости и прямой / обратный тест
• Автоматическая настройка усиления
• История аварийных сигналов и сброс аварийных сигналов

Сервоприводы LS-Electric L7 - Функции настройки



Графический функционал в сервоприводах:
• Трассировка данных: графическое представление заранее определенных каналов в реальном времени
• Мониторинг триггеров: графическое представление каналов и настройки триггера
• Трассировка сигналов тревоги: графическое представление истории сигналов тревоги для каналов

Сервоприводы LS-Electric L7 - Графический функционал



Конфигурация входов/выходов в сервоприводах:
• Настройка функции вывода и уровня сигнала для входных разъемов ввода / вывода и разъемов выходного сигнала ввода / вывода
• Ограничение крутящего момента аналогового входа и использование аналогового напряжения для определения скорости
• Аналоговый контрольный выход для настройки усиления или внутренних переменных состояния привода.

Сервоприводы LS-Electric L7 - Конфигурация входов/выходов



Функции мониторинга в сервоприводах:
• Внедрение 4-канального трассировщика или триггерного монитора
• Выполнение различных операций, в том числе ручного старта. Программирование Jog, PTP Move и т. д., А также мониторинг рабочего состояния
• Мониторинг масштабирования или панорамирования / колесика мыши / ролловера или курсора

Сервоприводы LS-Electric L7 - Конфигурация входов/выходов



Функции настройки в сервоприводах:
• Настройка структуры данных, включая параметры, переменные состояния, команды и т. д. внутри привода
• Использование ручного и программного старта для выполнения теста
• Использование автономной автонастройки для настройки одним касанием
• Функции, удобные для клиентов, такие как движение PTP, наведение, и контактный щуп


Сервоприводы LS-Electric L7 - Конфигурация входов/выходов



Настройка индексатора [только в сервоприводах серии L7P]:
• Использование редактирования индекса для ввода / настройки параметров индекса
• Использование теста индексатора для настройки операции и предоставления функции тестирования

Сервоприводы LS-Electric L7 - Настройка индексатора
