МР110 / МРУ110 - Усиленные модули с ременной передачей




Сделать заказ

Общая информация

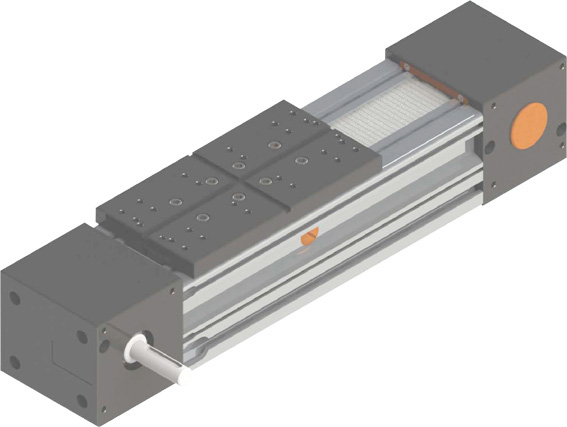

МР110 / МРУ110 - Усиленные модули с механической ременной передачей МР110 / МРУ110 Усиленные модули с механической ременной передачей (класс точности С7)

МР110 Рельсовые направляющие качения с одной танкеткой 25го типоразмера



МРУ110 Рельсовые направляющие качения с двумя танкетками 25го типоразмера



Серия модулей линейного перемещения МР110/МРУ110 с механическим ременным приводом позволяет решать любые задачи по общей автоматизации с перемещением грузов весом до 100кг на расстояние до 5600мм со скоростью до 3 м/с.



Преимущества

- Возможность использования в агрессивной среде. Металлическая лента защищает подвижные элементы модуля от попадания стружки, окалины от сварки, сожи и т. д.



- Универсальность данных модулей. В сочетании с серийно выпускаемыми моделями серии СТМ, СТМТ, МТР, АР, ШМ возможно в кратчайшие сроки решить любые задачи по многоосевом перемещению (системы X-Y, X-Z, X-Y-Z)



- Готовое комплексное решение по линейному перемещению от одного производителя: модуль линейного перемещения / актуатор + СЕРВОПРИВОД СПШ со встроенным логическим контроллером (программное обеспечение позволяющее программировать, анализировать, контролировать работу). Комплексное решение позволяет экономить время и затраты на построение системы линейного перемещения.



- Встроенный в сервопривод СПШ программируемый логический контроллер



Особенности конструкции
МР110/МРУ110 Усиленные модули с механической ременной передачей

1) Жесткий и одновременно легкий алюминиевый анодированный профиль 110х90мм


2) Отфрезерованная каретка модуля для обеспечения высокой точности крепления перемещаемого изделия


3) Качественные рельсовые направляющие качения с двумя танкетками 25го типоразмера


4) Полиуретановый ремень АТ5


5) Герконовые концевые выключатели, выведенные на разъем DB-9M


6) Металлическая лента, защищающая подвижные элементы модуля


7) Т-образные пазы для крепления дополнительных устройств



Технические характеристики

Серия линейного модуля MР110 MР110 с защитной лентой MРУ110 MРУ110 с защитной лентой
Размер рабочей поверхности каретки, мм 210х110 210х110 310х110 310х110
Вес при ходе 100мм, кг 11,46 12,23 13,46 13,97
Вес каждых 100мм, кг 1,17 1,34 1,13 1,39
Перемещения
Минамальный ход (S), мм 100 100 100 100
Максимальный ход (S), мм 5700 5700 5600 5600
Тип механической передачи Ремень АТ5х50 Ремень АТ5х32 Ремень АТ5х50 Ремень АТ5х32
Перемещение каретки на 1 оборот шкива, мм 194,2
Предел упругости ремня (Т/мм2) 4200 2740 4200 2740
Повторяемость, мкм +/- 50
Нагрузочные характеристики
Динамические моменты, Нм
M.x. дин 141
M.y. дин 643 1256
M.z. дин 643 1256
Максимальные усилия, Н
F.x. 1605max 520
F.y. 1610max 4000
F.z. 1616max 8000
Алюминиевый профиль момент инерции, (см4)
Ix 125
Iy 176
Модуль продольной упругости - Е (N / мм2) 70000

Суммарная величина нагрузки не должна превышать значения:



МР110/МРУ110 Усиленные модули с полиуритановым ремнем







МР110/МРУ110 Усиленные модули с полиуритановым ремнем






МР110/МРУ110 Усиленные модули с полиуритановым ремнем




Скачать информацию по МР110/МРУ110 Усиленные модули линейного перемещения с ременной передачей

Здесь Вы можете посмотреть информацию и получить ответы на часто-задаваемые вопросы по данным модулям линейного перемещения.

Скачать информацию по МР110/МРУ110 Усиленные модули линейного перемещения с ременной передачей
