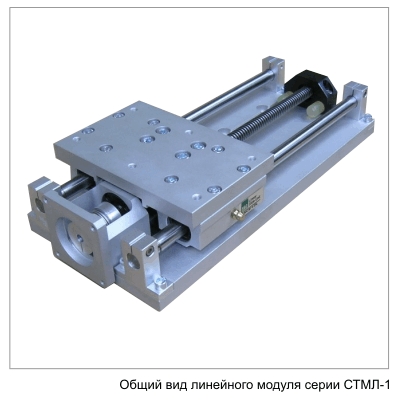

СТМЛ-1 на цилиндрических направляющих (снято с производства)
Общая информация
Компания «Сервотехника» представляет экономичную серию модулей линейного перемещения СТМЛ-1. Отличительными особенностями модулей данной серии являются простота конструкции, компактность, низкая цена. Конструкция модулей СТМЛ-1 позволяет с наименьшими затратами скомпоновать многоосевую систему перемещения объектов.
Конструктивные особенности:
Модуль серии СТМЛ-1 состоит из основания (несущий силовой элемент) и закрепленных на основании цилиндрических направляющих качения. На подшипниковых опорах установлен винт, крутящий момент к которому передаётся от двигателя через компенсирующую муфту. За счёт вращения винта происходит перемещение каретки модуля, которая в свою очередь служит базовой платформой для крепления на ней всевозможных изделий и механизмов. Модули снабжены двумя шариковыми танкетками, на которые крепится каретка длиной 90 мм
Материал основания и каретки – алюминиевый сплав Д16Т. Основание и каретка модуля снабжены специальными технологическими элементами, упрощающими процесс сборки и монтажа системы линейного перемещения. В стандартной комплектации модуль оснащен аварийными упорами.
Опционально
- Установка концевых выключателей.
По требованию заказчика
- Изменение размеров каретки.
- Изменение элементов конструкции.
Привод
Совместное использование модуля с сервоприводом СПШ20-23017 или СПС и программой управления позволяет получить законченное решение по прецизионному перемещению (актуатор)
Сфера применения
Лабораторное оборудование, медицинские приборы, испытательные стенды, координатные столы, транспортные системы, манипуляторы. Универсальность линейного модуля позволяет использовать его в разных отраслях промышленности.
