Общая информация
Шпиндель (электрический шпиндель) — это высокоскоростной электродвигатель, рабочий вал которого оснащается устройством для закрепления заготовки (например, у станков токарной группы) или режущего инструмента (у сверлильных, фрезерных, гравировальных станков). К шпинделю предъявляются повышенные требования по равномерности вращения, непосредственно влияющей на качество обработки. Рабочий вал шпинделя устанавливается на подшипниках качения или скольжения высокого класса точности.
Итальянская компания ELTE S.R.L. специализируется на производстве высокоскоростных электродвигателей и оборудования для обрабатывающей промышленности. Компания была основана в 1978 году и сегодня уверенно занимает лидирующие позиции на европейском рынке станкостроительного оборудования благодаря высокому качеству продукции и широкому модельному ряду двигателей различного назначения. Изделия ELTE выполнены в лучших традициях итальянского промышленного дизайна и отличаются строгим лаконичным оформлением и продуманной отделкой деталей. В 2000 году производство ELTE S.R.L. прошло сертификацию SGS по ISO 9001.
Высокоскоростные шпиндели ELTE имеют следующие общие характеристики:
- скорость вращения шпинделя — от 3000 до 40000 об/мин;
- мощность шпинделя — от 0,10 до 19 кВт;
- диапазон питающих частот — 50-670 Гц.
«Сервотехника» поставляет электродвигатели и дополнительное оборудование фирмы ELTE как по отдельности, так и в составе пакетных инженерных решений.

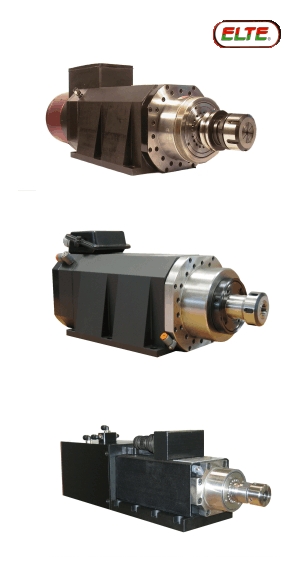

Основные серии шпинделей ELTE:
- стандартная серия (0,13-7,0 кВт, 3000-18 000 об/мин);
- серия TMPE х/2 (0,15-7 кВт, 3000-18000 об/мин);
- серия TMA (3,6-11 кВт, 12000-24000 об/мин);
- серия PE (шпиндели для отрезных станков) (0,65-16 кВт, 3000-6000 об/мин);
- серия AF (0,15-1,8 кВт, 24000-40000 об/мин);
- серия S (2,9-19 кВт, 1500-6000 об/мин).
В шпинделях ELTE используются высокооборотные керамические и металлические подшипники, не требующие дополнительной смазки, и керамические уплотнения со специальным покрытием. Шпиндели отдельных серий имеют исполнение для одно- и двухпазного инструмента. Для производства с частой сменой технологических операций рекомендуется установка устройств автоматической смены инструмента и шпинделей с быстросъемным патроном (тип ISO 20). В условиях работы под ударной нагрузкой и на высоких оборотах (свыше 24 тыс. об/мин) целесообразно применение шпинделей с принудительным жидкостным или воздушным охлаждением.
В качестве дополнительного оборудования компания ELTE предлагает системы охлаждения, сбалансированные цанговые патроны, различные держатели инструментов, зажимы и ключи.
Управление шпинделями осуществляется при помощи преобразователей частоты. Для шпинделей ELTE "Сервотехника" рекомендует использование ПЧ немецкой фирмы KEB серий F5-B и F5-C.
