Серводвигатель Mecapion APM-SC10A

Документация




Сделать заказ

Общая информация

apm-sc10A
  • Размер фланца: 80
  • Номинальная мощность 1.0kW
  • Номинальный/максимальный момент: 3.19/9.56[N.m]
  • Номинальные/максимальные: 3000/5000[rpm]
  • Датчик скорости/положения: 2500[P/R]
Таблица серводвигателей

Характеристики сервомотора

Модель сервомотора (APM) SC10A
Модель привода (APD) VS/VN10
Размер фланца 80
Номинальная мощность kW 1.0
Номинальный момент N • m 3.18
kgf • cm 32.5
Макс. момент N • m 9.55
kgf • cm 97.44
Номинальная скорость вращения r/min 3,000
Макс. скорость вращения r/min 5,000
Момент инерции kg • m²*10-4 1.927
gf • cm • s² 1.966
Допустимый момент инерции нагрузки До 15 моментов инерции двигателя
Мгновенная мощность kW/s 52.57
Датчики обратной связи Стандартный Инкрементальный 2500 [P/R]
Опционально Абсолютный, 11/13bit
Особенности и спецификация Метод защиты Полностью закрытый, не вентилируемый IP 65 (за исключением области вала и коннекторов)
Степень изоляции B
Температура окр.среды Рабочая температура: 0~40[oC]
Температура хранения:-20~-60[oC]
Влажность окр. среды Менее 90% (Избегать конденсации)
Окружающая среда Избегать прямых солнечных лучей, едких газов, горючих газов, масляного тумана или пыли
E/V Подъем/Вибрации 49[m/s2](5G)
Вес kg 3.8

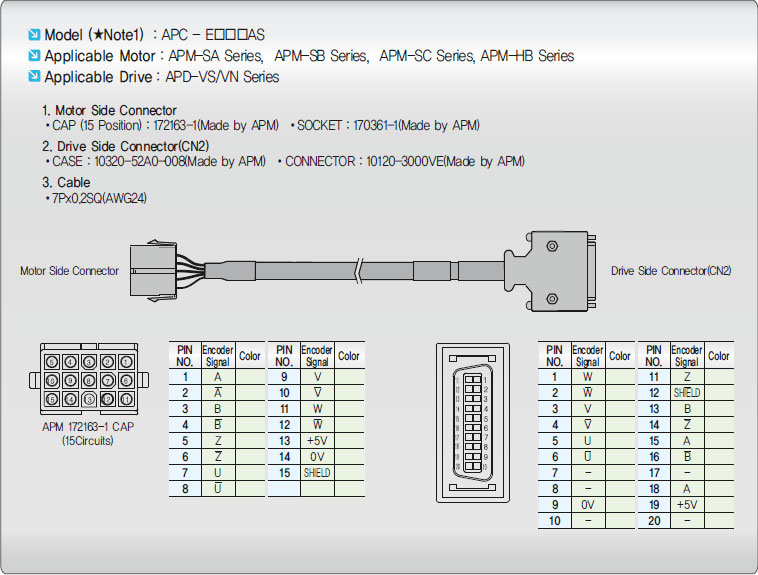

Кабель инкрементального энкодера

Кабель инкрементального энкодера
Стандартная длина кабеля (m) 3 5 10 20
Подвижный кабель F03 F05 F10 F20
Кабель общей автоматизации N03 N05 N10 N20

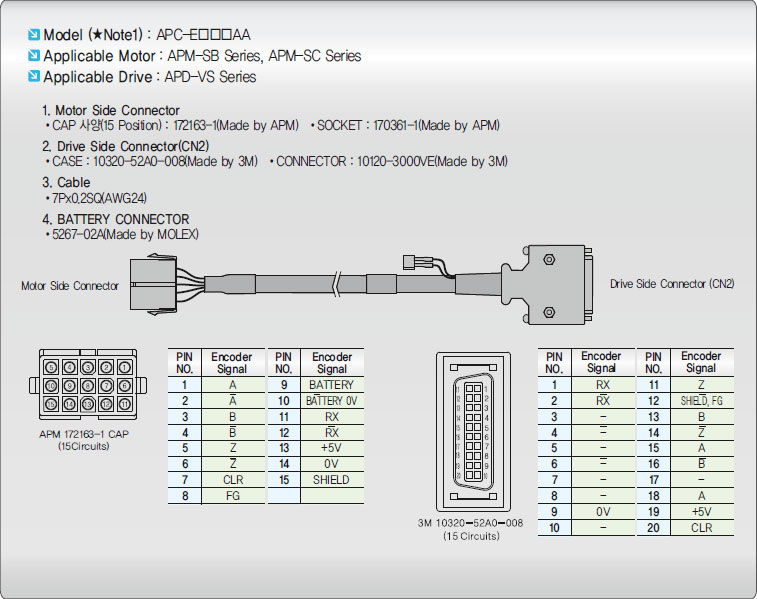

Кабель абсолютного энкодера

Кабель абсолютного энкодера
Стандартная длина кабеля (m) 3 5 10 20
Подвижный кабель F03 F05 F10 F20
Кабель общей автоматизации N03 N05 N10 N20

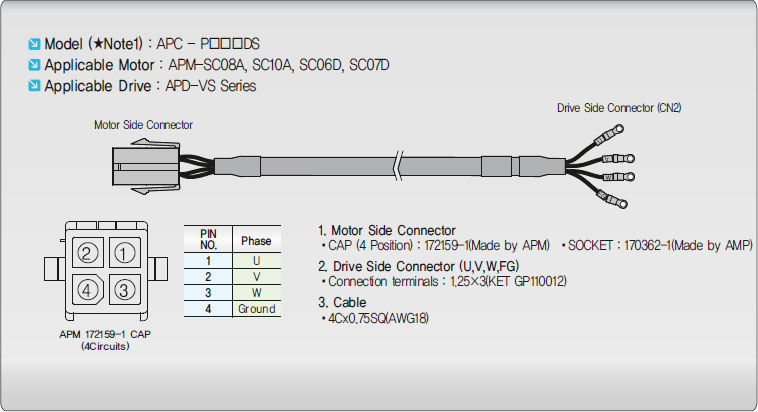

Силовой кабель

Силовой кабель
Стандартная длина кабеля (m) 3 5 10 20
Подвижный кабель F03 F05 F10 F20
Кабель общей автоматизации N03 N05 N10 N20

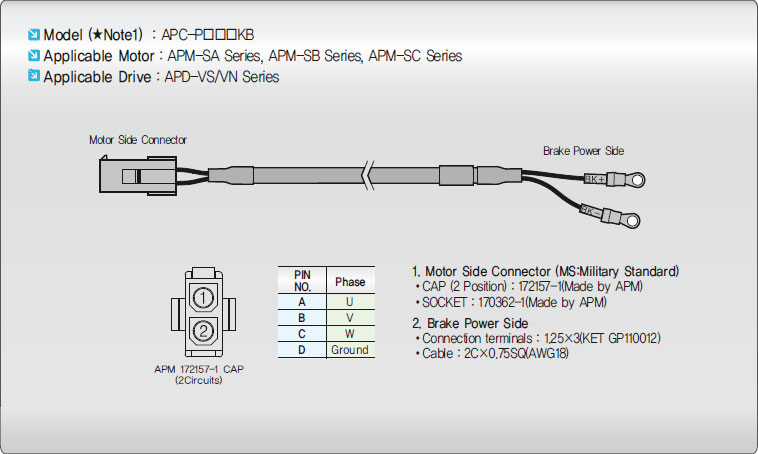

Кабель тормоза

Кабель тормоза
Стандартная длина кабеля (m) 3 5 10 20
Подвижный кабель F03 F05 F10 F20
Кабель общей автоматизации N03 N05 N10 N20
