МВ80 / МВУ80 - Усиленные модули с ШВП
Общая информация

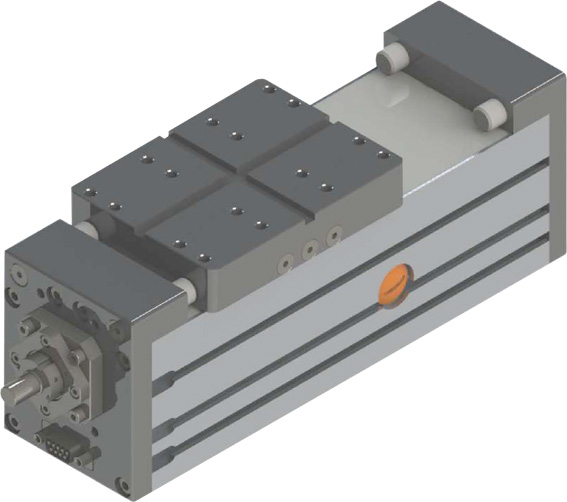

МВ80 / МВУ80 Усиленные модули с ШВП (класс точности С7)
МВ80 Рельсовые направляющие качения с одной танкеткой 20го типоразмера
МВУ80 Рельсовые направляющие качения с двумя танкетками 20го типоразмера
Серия модулей линейного перемещения МВ80/МВУ80 с механическим приводом ШВП позволяет решать любые задачи по общей автоматизации с перемещением грузов весом до 50кг на расстояние до 1260мм со скоростью до 1,3 м/с.
Преимущества- Возможность использования в агрессивной среде. Металлическая лента защищает подвижные элементы модуля от попадания стружки, окалины от сварки, сожи и т. д.
- Универсальность данных модулей. В сочетании с серийно выпускаемыми моделями серии СТМ, СТМТ, МТР, АР, ШМ возможно в кратчайшие сроки решить любые задачи по многоосевому перемещению (системы X-Y, X-Z, X-Y-Z)
- Готовое комплексное решение по линейному перемещению от одного производителя: модуль линейного перемещения / актуатор + СЕРВОПРИВОД СПШ со встроенным логическим контроллером (программное обеспечение позволяющее программировать, анализировать, контролировать работу). Комплексное решение позволяет экономить время и затраты на построение системы линейного перемещения.
- Встроенный в сервопривод СПШ программируемый логический контроллер
Особенности конструкции
1) Жесткий и одновременно легкий алюминиевый анодированный профиль 80х80мм
2) Отфрезерованные основание и каретка модуля для обеспечения параллельности плоскостей
3) Высокоточные рельсовые направляющие качения с одной (МВ80) или с двумя (МВУ80) танкетками 20го типоразмера
4) ШВП С7 класса точности диаметром 16мм, сшагом 5/10/16мм
5) Герконовые концевые выключатели, выведенные на разъем DB-9M
6) Металлическая лента, защищающая подвижные элементы модуля
7) Т-образные пазы для крепления дополнительных устройств
Технические характеристики| Серия линейного модуля | MB80 | МВУ80 |
| Размер рабочей поверхности каретки, мм | 120х90 | 210х90 |
| Вес при ходе 60мм, кг | 4,08 | 5,4 |
| Вес каждых 60мм, кг | 0,47 | 0,61 |
| Перемещения | ||
| Минамальный ход (S), мм | 60 | 60 |
| Максимальный ход (S), мм | 1260 | 1260 |
| Тип механической передачи | ШВП | |
| Диаметр винта, мм | 16 | |
| Шаг винта, мм | 5, 10, 16 | |
| Ошибка шага (на один оборот), мкм | 8 | |
| Точность позиционирования на длине 300 мм, мкм | 23 | |
| Повторяемость, мкм | +/- 20 | |
| Предельное отклонение от прямолинейности, мкм | 20 | |
| Нагрузочные характеристики | ||
| Допустимая динамическая нагрузка ШВП, Н | ||
| шаг 5мм | 970 | |
| шаг 10мм | 1520 | |
| шаг 20мм | 1778 | |
| Динамические моменты, Нм | ||
| M.x. дин | 17 | |
| M.y. дин | 30 | 100 |
| M.z. дин | 30 | 250 |
| Максимальные усилия, Н | ||
| F.x. 1605max | 970 | |
| F.y. 1610max | 1520 | |
| F.z. 1616max | 1778 | |
| F.y.max | 1500 | 4100 |
| F.z.max | 4500 | 8200 |
| Алюминиевый профиль момент инерции, (см4) | ||
| Ix | 125 | |
| Iy | 176 | |

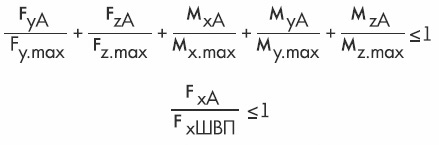

Суммарная величина нагрузки не должна превышать значения:
|
|
|
Здесь Вы можете посмотреть информацию и получить ответы на часто-задаваемые вопросы по данным модулям линейного перемещения.
Скачать информацию по МВ80/МВУ80 Усиленные модули линейного перемещения с ШВП
