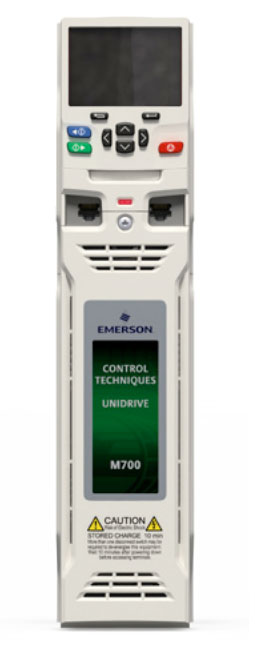

Unidrive М700 AC Drive

Общая информация

Общая информация

Статьи

Документация

Частотный преобразователь, купить, Unidrive М700 AC Drive

Электропривод для асинхронных двигателей и серводвигателей с постоянными магнитами с

Ethernet для обмена данными в режиме реального времени

• M700 имеет встроенный Ethernet-модуль, обратную связь по положению и возможность управления динамическими серводвигателями с постоянными магнитами

• Замена Unidrive SP

M700 обеспечивает максимальную производительность, синхронизацию по одной или нескольким осям с обменом данными по сети. Встроенный Ethernet-модуль реального времени (IEEE 1588 V2), управление перемещениями и высокоскоростные входы-выходы для захвата положения позволяют легко создавать все более сложное и универсальное оборудование.

Преимущества Unidrive M700:

Возможность интеграции

• Аппаратная реализация протокола Ethernet IEEE 1588 V2 для максимальной точности синхронизации

• Встроенный двухпортовый коммутатор Ethernet для простого подключения

• Возможность установки до трех дополнительных SI-модулей для обеспечения обратной связи, расширения входов-выходов и обмена данными по промышленной сети fieldbus

Максимальное КПД оборудования

• Управление как асинхронными, синхронными двигателями, так и серводвигателями в разомкнутом или замкнутом контуре

• Гибкая обратная связь с надежными резольверами или энкодерами высокого разрешения

Многофункциональный универсальный порт энкодера

Возможность одновременного подключения до трех* каналов энкодеров в стандартной комплектации. В качестве примера, электропривод можно подключить к энкодеру обратной связи, опорному энкодеру и создать имитируемый выходной сигнал энкодера без использования дополнительных опциональных модулей.

• Датчики обратной связи

Поддержка стандартных энкодеров, инкрементальных и и SinCos, включая энкодеры с абсолютными коммутационными сигналами

Поддержка энкодеров с частотой сигналов до 4 МГц и поддержка кабелей длиной до 100 м

•Поддерживаются энкодерыBISSC, EnDat 2.2,HIPERFACE и SSI

Поддержка резольвера для неблагоприятных условий

• Один имитируемый выход энкодера

Определение исходного положения для систем САМ, цифрового замка и электронного редуктора

Реализация на аппаратном уровне для достижения максимальной производительности

*Функциональность зависит от используемого типа энкодера

Встроенный ПЛК и усовершенствованный контроллер движения

Простой встроенный ПЛК на базе CODESYS, работающий в режиме реального времени, для обеспечения взаимодействия с улучшенным контроллером движения по 1,5 осям.






Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702

Универсальный электропривод для двигателей переменного тока и сервомоторов Control Techniques Unidrive M700, Unidrive M701 и Unidrive M702.

Cемейство изделий состоит из моделей Unidrive M700, Unidrive M701 и Unidrive M702, которые обеспечивают максимальную производительность системы в которой они могут быть применены.

Общие функции (Unidrive M700, 701 и 702)

• Высококачественное универсальное управление с разомкнутым и замкнутым контуром обратной связи для асинхронных, серво, линейных двигателей и двигателей с постоянными магнитами.

• Дополнительный модуль автоматизации и управления движением для прямой миграции программ SyPTPro / SM-Applications

• Встроенная автоматизация и управление движением с программированием по IEC 61131-3

• Гибкие измерения скорости и положения с поддержкой различных устройств и всех распространенных интерфейсов

• Энергонезависимая карта памяти для копирования параметров и хранения данных Заказные функции (Unidrive M700, 701 и 702)

• Выбор до трех заказных дополнительных модулей, включая программируемую автоматизацию и управление движением. Unidrive M700

• Передача данных по промышленной сети Ethernet

• Один канал входа безопасного отключения момента SAFE TORQUE OFF (STO) Unidrive M701

• Обеспечивает прямую замену/обновление для Unidrive SP

• Интерфейс последовательной связи 485

• Один канал входа безопасного отключения момента SAFE TORQUE OFF (STO) Unidrive M702

• Передача данных по промышленной сети Ethernet

• Два канала входа безопасного отключения момента SAFE TORQUE OFF (STO)

Электропривод имеет два набора номиналов. Настройка номинального тока двигателя определяет, какие номиналы действуют - режима тяжелой работы «Heavy Duty» или режима обычной работы «Normal Duty». Оба набора номиналов совместимы с двигателями, спроектированными по стандарту IEC 60034.

Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Работа в нормальном режиме.
Для применений, в которых используются асинхронные двигатели с самовентиляцией (TENV/TEFC) с небольшой возможной перегрузкой и не требуется полный крутящий момент на низких скоростях (вентиляторы, насосы). Для асинхронных двигателей с самовентиляцией (TENV/TEFC) нужна дополнительная защита от перегрузок из-за снижения эффективности вентилятора при низких скоростях.

Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Работа в тяжелом режиме.
Для применений с постоянным крутящим моментом, где нужна большая перегрузочная способность или полный момент на низких скоростях (например, намотчики, подъемники). Тепловая защита по умолчанию настроена на защиту асинхронных двигателей с принудительной вентиляцией и сервомоторов с постоянными магнитами.

Дисплей панели KI-Keypad содержит две текстовых строки. Верхняя строка дисплея показывает состояние электропривода или текущее меню и номер просматриваемого параметра. Нижняя строка показывает значение параметра или конкретный код отключения электропривода. Два последних символа в первой строке могут быть специальными индикаторам. Если одновременно активны несколько таких индикаторов, то они отображаются по приоритет.

Частотные преобразователи Control Techniques Unidrive M700, M701, M702





Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702



Частотные преобразователи Control Techniques Unidrive M700, M701, M702





Компания Сервотехника является дистрибьютором Control Techniques в России.

Официальный партнер Control Techniques на территории России - компания Сервотехника >>



Более подробно c частотными преобразователями Control Techniques Unidrive серии M700, M701, M702 можно ознакомиться в следующем разделе >>



Купить преобразователи частоты Control Techniques Unidrive серии M700, M701, M702 >>
