Преобразователь частоты KEB COMBIVERT F5 Application/ F5 SERVO

KEB серии COMBIVERT F5



Частотные преобразователи KEB COMBIVERT F5 KEB COMBIVERT F5 рабочие интерфейсы

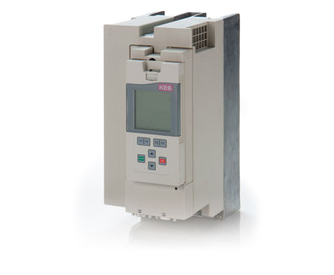

Частотный преобразователь KEB серии COMBIVERT F5



Преобразователь частоты COMBIVERT F5 от компании KEB является стандартным преобразователем частоты для регулируемых и регулируемых применений для тяжелых условий работы в машиностроении и производстве оборудования с рабочими характеристиками до 900 кВт.

KEB COMBIVERT серии F5 – это преобразователи частоты для управления как асинхронными электродвигателями так и серводвигателями на постоянных магнитах с электронной коммутацией обмоток в широком диапазоне мощностей. Представленный модельный ряд, благодаря своей гибкости способен реализовать самые различные применения для решения задач электропривода во всех отраслях промышленности и производства.

Простота применения и многообразие функций зачастую находились во взаимоисключающем состоянии. С появлением режима CP обеспечивается максимально комфортное пользование прибором. В приложении Applikation KEB COMBIVERT F5, предлагает открытый для программирования пульт с несложным указателем для управления действиями оператора со стороны системы, который представлен на 6 языках.


Частотные преобразователи KEB COMBIVERT F5

COMBIVERT F5 - это решение для управления как асинхронными двигателями переменного тока, так и синхронными сервоприводами.

Модульное программное обеспечение отвечает максимальным требованиям по скорости, крутящему моменту и моменту отрыва с обратной связью датчика или без него.

Стабильная работа, одинаковое обращение с одинаковыми инструментами помогают в практической установке, вводе в эксплуатацию и обслуживании.


Частотные преобразователи KEB COMBIVERT F5



Благодаря многолетнему опыту исследований в областях:
- упаковочной промышленности
- текстильной промышленности
- полимерной промышленности
- полиграфической / бумажной промышленности
- деревообработки
- опорной/ транспортной техники
- индустрии лифтов

KEB разработал специальные программные модули или модифицировали аппаратное обеспечение, как например:
- конечные автоматы, т. е. в преобразователе заложены все функции
- адаптация к специальным серийным протоколам
- характерное для отраслей программное обеспечение, например: приводы шпинделя
- гибкие системы охлаждения для воздуха и воды
- комплектные коммутаторы


Частотные преобразователи KEB COMBIVERT F5 применение



Модельные ряды частотных преобразователей серии COMBIVERT F5


Частотные преобразователи KEB COMBIVERT F5 - модельные ряды

Серия частотных преобразователей F5 BASIC - Standard equipment for control tasks with rated output of 0.37 to 15 kW
F5 Basic - специально разработанная серия преобразователей частоты эконом – класса для решения разнообразных задач управления асинхронным электродвигателем в разомкнутом контуре ОС по скорости и положению. Сочетает в себе экономичность от внедрения с высокими эксплуатационными характеристиками. Имеет общую концепцию построения и управления преобразователями частоты фирмы КЕВ и в силу этого легко интегрируется в различные системы управления, построенные на базе техники КЕВ. Серия ограничена мощностью 15 кВт. Поддерживает как скалярную, так и векторную модель управления. Имеет ограничения по числу входов / выходов и усеченный вариант программного обеспечения. Параметры силовой части ПЧ идентичны всему ряду ПЧ фирмы КЕВ.

Серия частотных преобразователей F5 COMPACT - Универсальная серия с расширенными I/O опциями до 90 кВт
Серия F5 - C является логическим продолжением преобразователей частоты серии BASIC, c увеличением по числу входов / выходов. Добавлен ряд функций в программном обеспечении. Ряд ограничен мощностью 90 кВт. Серия предназначена для решения разнообразных задач управления асинхронным электродвигателем в разомкнутом контуре ОС по скорости и положению. Поддерживает как скалярную, так и векторную модель управления. Имеет общую концепцию построения и управления преобразователями частоты фирмы КЕВ и в силу этого легко интегрируется в различные системы управления, построенные на базе техники КЕВ. Параметры силовой части ПЧ идентичны всему ряду ПЧ фирмы КЕВ.

Серия частотных преобразователей F5 MULTI - Контролируемые и регулируемые частотные преобразователи в соответствии с принципом "Все-в-одном" для применений до 900 кВт
Серия F5-A – (поставляется взамен F5-MULTI) преобразователь частоты, в математическом обеспечении которого заложены алгоритмы управления как асинхронным двигателем, так и синхронным двигателем на постоянных магнитах в режиме полеориентированного управления в замкнутом контуре ОС по скорости и положению.
Серия F5 Applikation В качестве датчиков обратной связи для преобразователей частоты F5-A могут использоваться: инкрементальный энкодер, Sin/Cos датчик, резольвер (СКВТ), датчик с HIPERFACE интерфейсом и датчик с ENDAT интерфейсом. Дополнительно могут подключаться:
абсолютный фотодатчик, тахогенератор, инициатор. Преобразователь частоты F5-A может работать и без датчика обратной связи в режиме бессенсорнго векторного управления (автобуст и компенсация скольжения).

KEB-SMM (безсенсорное управление двигателя) F5-G

Полеориентированное управление асинхроного двигателя F5-А

Полеориентированное управление синхронного двигателя F5-S

Асинхронная приводная техника самого высокого класса серия F5-H (ASCL)
F5-H (ASCL) – это результат многолетнего совершенствования модели бездатчикового полеориентированиого управления, которая предлагает улучшенные характеристики регулирования как по скорости вращения так и по поддержанию величины крутящего момента для асинхронных двигателей без использования датчика обратной связи.

Основные качества
- высокая стабильность частоты вращения
- высокая динамика работы привода на переходных процессах
- Точность крутящего момента < 3 % MN
- Отображение и коррекция значений в системе „на лету“
- Эксплуатация с выходными фильтрами
- низкая стоимость установки ввиду отсутствия датчика, кабеля и интерфейса датчика
- улучшенная производительность в диапазоне малых нагрузок
- Автоматическая адаптация к двигателю
- Непрерывное измерение сопротивления статора и ротора, главной и паразитной индуктивности и кривой времени простоя
- термические расчеты в математической модели двигателя
- Интеграция регулятора
- Симметричный оптимум
- упрощает выравнивание Ki/Kp внешнего контура регулирования (частоту вращения)
- для оптимизации привода достаточно только одного параметра
- Предварительная настройка регулятора частоты вращения
- Точное отображение крутящего момента, и др. благодаря
- Определению и исключению смещения крутящего момента
- Поддержание момента на холостом ходу системы (по выбору)



Работа сервопривода:

Универсальная работа для асинхронных, SMPM, IPM, High Torque, High Speed
Контроль температуры двигателя KTY / PTC / PT 1000
Встроенный тормозной резистор
Интегральное управление тормозами


Совместимость с интерфейсами передачи данных:

Modular, plug-in fieldbus connection via operator
Profibus
Interbus
CANopen
DeviceNet
MODBUS
EtherNet TCP/IP
EtherCAT
ETHERNET POWERLINK
ProfiNET
EtherNet/IP
SERCOS III



Высококачественные программные функции:

- V / f и режимы определения тока
- Исключительная производительность вала с предварительным контролем крутящего момента
- Функция быстрого поиска
- Функция Power Off
- Номинальная скорость двигателя до 100 000 об / мин
- Регулируемая частота переключения
- Совместимо для работы с синусоидальным фильтром



Основные технические характеристики частотных преобразователей KEB серии F5:

- Диапазон мощностей: 0,37кВт до 900кВт
- Перегрузочная способность до 216%
- Оптимальный контроль качества
- Модульная конструкция
- Разнообразный дизайн охлаждающих систем
- Широкий выбор типов электромоторов
- Двух-канальная обратная связь с энкодером
- Интегрированный функционал безопасности до PL и "plug-in" подключение необходимого внешнего интерфейса



Варианты исполнения частотных преобразователей KEB серии F5

Частотные преобразователи KEB COMBIVERT F5 разработаны в гибкой модульной системе и поставляются в следующих исполнениях:
- Встраиваемое устройство со степенью защиты IP 20 – универсальный монтаж в шкафу
- Устройство с установленным на заводе фильтром для подавления радиопомех
- Устройство с встроенным на заводе тормозным резистором для поглощения энергии возникающей в результате работы двигателя в генераторном режиме без дополнительно занимаемой площади. Также может поставляться в комплекте с фильтром подавления радиопомех
- Вариант исполнения FLAT-REAR - (FR) – непосредственный контакт с внешней охлаждающей поверхностью
- Вариант исполнения LIQUID COOLED - (LC) жидкостное охлаждение
- Вариант исполнения EXTERNAL HEAT - (EH) - конструктивное разделение поверхностей охлаждения: система управления находится внутри шкафа, силовая часть через проем в стене шкафа вынесена за его пределы.
Для заданного пользователем варианта использования, компания KEB может также поставить полный шкаф управления со степенью защиты IP 54.



Функционал частотных преобразователей KEB COMBIVERT F5


Частотные преобразователи KEB COMBIVERT F5



Частотные преобразователи KEB COMBIVERT F5



Универсальное программное обеспечение для всех устройств KEB COMBIVERT F5:

- Полное управление всеми установками устройства
- Отображение и настройка всех параметров в 8 наборах
- Отображение физических величин и контроль эксплуатационных данных
- Конфигурирование специализированных установок на „CP-уровне“
- Анализ/ мониторинг взаимосвязи привода и управления


Программное обеспечение для частотных преобразователей KEB COMBIVERT F5



KEB COMBIVERT F5-M / F5-S это один и тот же преобразователь частоты, который может работать как с асинхронными двигателями и полеориентированным управлением (F5-M), так и с синхронными двигателями на постоянных магнитах (F5-S).

В качестве датчиков обратной связи для преобразователей частоты F5-M могут использоваться: инкрементальный фотодатчик, Sin/Cos фотодатчик, резольвер (СКВТ), датчик с HIPERFACE интерфейсом и датчик с ENDAT интерфейсом. Для преобразователей частоты F5-S могут использоваться: Sin/Cos фотодатчик c дополнительными коммутационными сигналами, резольвер (СКВТ), датчик с HIPERFACE интерфейсом и датчик с ENDAT интерфейсом. Так же, дополнительно могут подключаться: абсолютный фотодатчик, таходатчик, инициатор. Преобразователь частоты F5-M может работать и без датчика обратной связи в режиме безсенсорнго векторного управления (автобуст и компенсация скольжения). Ниже перечислены основные функции для F5-M /F5-S:

  • Диапазон мощностей от 1.5 кВт до 355 кВт
  • Управление скоростью, моментом и углом поворота
  • Синхронизация с ведущим как по скорости, так и по положению
  • Управление позиционированием
  • Возможность запоминания до 16 позиций
  • Входы и выходы датчиков положения для работы в режиме ведущий/ведомый
  • Торможение постоянным током
  • Линейная и S-образная кривая разгона и торможения
  • Разгон и торможение по рампе
  • Управление тормозным транзистором GTR7
  • Контроль тока для работы с максимальной нагрузкой
  • Буст - увеличение напряжения для увеличения пускового момента (только без датчика обратной связи)
  • Поиск скорости вращения двигателя
  • Интерфейсы RS232, Profibus, Interbus, CAN, Sercos, Device Net, KEB-HSP 5 / DIN 66019-II
  • 8 переключаемых наборов параметров
  • 8 программируемых дискретных входов
  • 2 релейных и 2 транзисторных программируемых выходов
  • PNP/NPN управление дискретными входами
  • 2 аналоговых входа 0-10 В, +/- 10 В или 0/4-20 мА (12 бит)
  • 4/4 внутренних программных входов/выходов
  • Управление прямым (безредукторным) приводом
  • Функция вырезания резонансных частот
  • Функция безопасного останова согласно EN 954-1
  • Функция цифрового задания частоты с высоким разрешением (диапазон регулирования 300000)
  • Функция потенциометра двигателя
  • Функция качающейся частоты
  • Функция коррекции диаметра
  • Функция качающейся частоты
  • Функция коррекции диаметра
  • Функция снижения энергопотребления
  • Электронная защита электродвигателя
  • Встроенный технологический ПИД-регулятор
  • Функция отключения и перезапуска при пропадании сетевого напряжения
  • Задаваемые пользователем CP-параметры
  • И другие …

KEB COMBIVERT F5 MULTI/ 230 V AC

типоразмер фазы P IN Imax fном/fмакс w x h x d *
[кВт] [A] [A] [кГц] [мм]
09 1/3 1,5 7 15,1 16 90 x 250 x 181
10 1/3 2,2 10 21,6 16 90 x 250 x 181
12 3 4 16,5 35,6 8/16 90 x 250 x 181
13 3 5,5 24 48 8/16 130 x 290 x 208
14 3 7,5 33 66 4/16 130 x 290 x 208
15 3 11 48 85 4 170 x 340 x 255
16 3 15 66 115 16 197 x 340 x 255
17 3 18,5 84 150 8/16 340 x 520 x 355
18 3 22 100 175 8/16 340 x 520 x 355
19 3 30 120 210 8/16 340 x 520 x 355
20 3 37 150 265 8/16 340 x 520 x 355
21 3 45 180 315 8/16 340 x 520 x 355

KEB COMBIVERT F5 MULTI/ 400 V AC

сервоконтроллер фазы P IN Imax fном/fмакс w x h x d *
типоразмер [кВт] [A] [A] [кГц] [мм]
09 3 1,5 4,1 8,9 8/16 90 x 250 x 181
10 3 2,2 5,8 12,5 4/16 90 x 250 x 181
12 3 4 9,5 21 8/16 90 x 250 x 181
13 3 5,5 12 25,9 4/16 90 x 250 x 181
14 3 7,5 16,5 33 2/4 90 x 250 x 181
15 3 11 24 48 4/16 130 x 290 x 208
16 3 15 33 59 2/4 130 x 290 x 208
17 3 18,5 42 75 4/16 170 x 340 x 255
18 3 22 50 90 4/16 170 x 340 x 255
19 3 30 60 108 4/16 297 x 340 x 255
20 3 37 75 135 8/16 340 x 520 x 355
21 3 45 90 162 4/16 340 x 520 x 355
22 3 55 115 207 4/16 340 x 520 x 355
23 3 75 150 227 2/12 340 x 520 x 355
24 3 90 180 270 2/8 340 x 520 x 355
25 3 110 210 315 4/8 340 x 800 x 355
26 3 132 250 375 4/8 340 x 800 x 355
27 3 160 300 450 2/8 340 x 800 x 355
28 3 200 370 463 2/4 670 x 940 x 368
29 3 250 460 575 2 670 x 940 x 368
30 3 315 570 713 2 670 x 940 x 368



двигатель MN M0 nN I0 IN Mмакс Iмакс nмакс JL
Размер [Н·м] [Н·м] [мин-1] [A] [A] [Н·м] [A] [мин-1] [кг·см²]
200V 400V 200V 400V 200V 400V
A1.SM 0,32 0,34 6.000 1,2 0,85 1,3 0,9 1,7 10,0 7,1 9.000 0,17
A2.SM 0,48 0,5 1,5 1,0 1,7 1,1 2,5 12,8 8,5 0,24
A3.SM 0,6 0,65 2,0 1,2 2,3 1,3 3,2 15,3 9,2 0,31
A4.SM 0,8 1,0 3,2 1,6 3,4 1,7 5,0 24,0 12,0 0,45

B1.SM 0,6 0,65 4.000 1,9 0,9 2,0 0,9 3,1 16,1 7,6 9.000 0,22
0,5 6.000 2,6 1,3 2,5 1,2 3,1 22,1 11,1 0,22
B2.SM 1,3 1,5 4.000 3,2 1,6 2,9 1,4 7,2 27,2 13,6 0,36
1,0 6.000 5,0 2,4 4,4 2,1 7,2 42,4 20,4 0,36
B3.SM 2,0 2,3 4.000 5,5 2,4 4,7 2,0 11,0 46,7 20,4 0,57
1,5 6.000 7,7 3,5 6,6 3,0 11,0 65,3 29,7 0,57

C1.SM 0,8 0,95 3.000 1,5 0,8 1,4 0,75 4,3 10,6 5,6 6.000 2,7
0,75 0,95 4.000 2,0 1,0 1,8 0,9 4,3 14,1 7,7 1,2
0,7 0,95 6.000 3,0 1,6 2,4 1,3 4,3 21,2 11,3 1,2
C2.SM 2,4 2,7 3.000 3,2 1,9 3,0 1,8 12,2 22,6 13,3 2,7
2,2 2,7 4.000 4,3 2,5 3,6 2,1 12,2 30,4 17,6 2,7
2,0 2,7 6.000 6,5 3,7 5,3 3,0 12,2 45,9 26,1 2,7
C3.SM 3,9 4,5 3.000 5,1 2,9 4,6 2,7 20,3 36,0 20,5 4,2
3,5 4,5 4.000 6,7 3,8 5,5 3,1 20,3 47,3 26,8 4,2
2,8 4,5 6.000 9,9 5,6 6,7 3,8 20,3 70,0 39,5 4,2
C4.SM 5,0 6,0 3.000 7,1 4,2 6,3 3,7 27,0 50,2 29,7 5,4
4,5 6,0 4.000 9,1 5,5 7,3 4,4 27,0 64,3 38,9 5,4
3,0 6,0 6.000 13,7 7,8 7,9 4,5 27,0 96,8 55,1 5,4

D1.SM 3,7/5,5 4,2/6,2 3.000 3,7/ - 3,0/4,1 4,9/ - 2,8/4,2 18,9 35,9/ - 20,4 6.000 4,8
3,5/5,4 4,2/6,2 4.000 7,0/ - 4,0/5,4 3,5/ - 3,5/5,0 18,9 47,5/ - 27,2 4,8
3,0/4,2 4,2/6,2 6.000 10,2/ - 6,0/8,1 8,2/ - 4,8/6,7 18,9 69,2/ - 40,7 4,8
D2.SM 6,1/8,7 7,0/10,5 3.000 8,5/ - 4,8/6,8 8,1/ - 4,5/6,4 31,5 57,7/ - 32,5 7,4
5,8/8,4 7,0/10,5 4.000 11,6/ - 6,4/9,2 10,5/ - 5,8/8,4 31,5 3,7/ - 43,4 7,4
3,8/7,5 7,0/10,5 6.000 16,0/ - 9,9/14,2 9,6/ - 5,9/11,7 31,5 108,6 67,2 7,4
D3.SM 8,4/12,2 10,0/14,5 3.000 12,4/ - 7,2/10,4 10,9/ - 6,3/9,2 45,0 84,1/ - 48,8 9,8
7,6/12,0 10,0/14,5 4.000 17,0/ - 9,7/14,1 13,5/ - 7,7/12,2 45,0 115,4/ - 65,8 9,8
5,0/10,5 10,0/14,5 6.000 22,6/ - 13,6/19,7 12,7/ - 7,6/16,0 45,0 152,7/ - 92,3 9,8
D4.SM 9,6/15,6 12,0/18,5 3.000 14,2/ - 8,5/12,3 12,2/ - 7,3/11,5 54,0 96,3 57,7 12,7
8,6/15,5 12,0/18,5 4.000 18,2/ - 11,6/16,8 13,5/ - 8,6/14,7 54,0 123,5/ - 78,8 12,7

E1.SM 7,0/11,2 8,5/12,9 2.000 6,4/ - 3,7/5,6 5,3/ - 3,1/5,0 42 48/ - 28 4.000 12,3
6,5/10,3 8,5/12,9 3.000 9,6/ - 5,6/8,5 7,7/ - 4,5/7,1 42 72/ - 42 12,3
5,2/9,2 8,5/12,9 4.000 12,8/ - 7,4/11,2 8,3/ - 4,8/8,6 42 97/ - 56 12,3
E2.SM 12,2/18,7 14,0/21,5 2.000 10,3/ - 5,6/7,8 9,0/ - 4,9/7,5 70 78/ - 42 19,5
11,0/17,1 14,0/21,5 3.000 16,0/ - 9,0/11,6 12,5/ - 7,0/10,9 70 121/ - 68 19,5
7,6/15,5 14,0/21,5 4.000 21,3/ - 12,0/15,2 11,6/ - 6,5/13,3 70 160/ - 90 19,5
E3.SM 16,5/26,0 19,0/30,0 2.000 14,0/ 8,1/12,8 12,7/ - 7,3/11,5 85 95/ - 55 26,7
14,6/23,8 19,0/30,0 3.000 21,1/ - 12,4/19,6 16,8/ - 9,9/16,1 85 143/ - 84 26,7
8,7/21,6 19,0/30,0 4.000 26,3/ - 16,2/25,6 12,5/ - 7,7/19,1 85 178/ - 110 26,5
E4.SM 21,4/33,0 27,0/42,0 2.000 19,8/ - 11,9/15,2 15,6/ - 9,4/14,5 121 134/ - 80 3.000 36,0
15,5/31,6 27,0/42,0 3.000 27,8/ - 17,3/22,2 16,0/ - 9,9/20,2 121 188/ - 117 3.000 36,0

F1.SM 22,5/35,4 25/39 1500   8,2/12,3   7,5/11,8 88   41 4.000 84
21,5/35,0 25/39 2.000 11,1/16,6 9,7/15,8 88 55 84
20,0/31,7 25/39 3.000 17,0/25,4 13,8/21,9 88 85 84
16,0/28,0 25/39 4.000 22,2/33,2 14,8/25,5 88 110 84
F2.SM 42,0/64,0 50/75 1.500 17,0/25,5 14,5/22,1 175 85 147
38,0/63,0 50/75 2.000 22,3/33,5 17,2/28,5 175 111 147
31,0/58,2 50/75 3.000 32,2/48,3 20,6/38,7 175 160 147
F3.SM 61,0/92,8 70/110 1.500 23,1/34,8 20,9/31,8 245 115 210
52,0/90,0 70/110 2.000 30,8/46,0 23,7/41,1 245 153 210
33,0/85,0 70/110 3.000 46,2/69,0 22,9/56,0 245 229 210

n = двигатель с охлаждением





Более подробно о частотных преобразователях KEB >>



Частотные преобразователи - более подробно о частотных преобразователях >>



Купить частотный преобразователь KEB

Вы можете купить или заказать продукцию KEB с официальной гарантией у нас - в компании Сервотехника. Компания Сервотехника является официальным дилером компании KEB более 20-ти лет, а также имеется значительный опыт практической разработки и внедрений решений на базе продукции KEB. Наши менеджеры осуществят подбор необходимых Вам оригинальных комплектующих KEB.


Купить частотные преобразователи KEB или заказать проект >>

Купить частотный преобразователь КЕБ





















Статьи




Компания Сервотехника
© 2004 - ООО «Сервотехника»
+7 (495) 797-88-66
servotechnica.ru
info@servotechnica.ru
QR-КОД компании Сервотехника
100% Белые поставки продукции.

Автоматизация производства, поставки комплектующих:

- Прямые договоры поставки
- Сертификаты на продукцию
- Все закрывающие документы
- Официальная гарантия
